| УСТАНОВКА ДЛЯ СУШКИ КОВШЕЙ |  |
Номер публикации патента: 2164193 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B22D041/005 | | Аналоги изобретения: | SU 376168, 05.04.1973. SU 1759546 A1, 07.09.1992. EP 0092006 A1, 26.10.1983. |
| Имя заявителя: | Открытое акционерное общество "Новолипецкий металлургический комбинат" | | Изобретатели: | Бубнов С.Ю.
Евсюков В.Н.
Ильин А.Н.
Хайбуллин В.Г.
Григорьев В.Н. | | Патентообладатели: | Открытое акционерное общество "Новолипецкий металлургический комбинат" |
Реферат | |

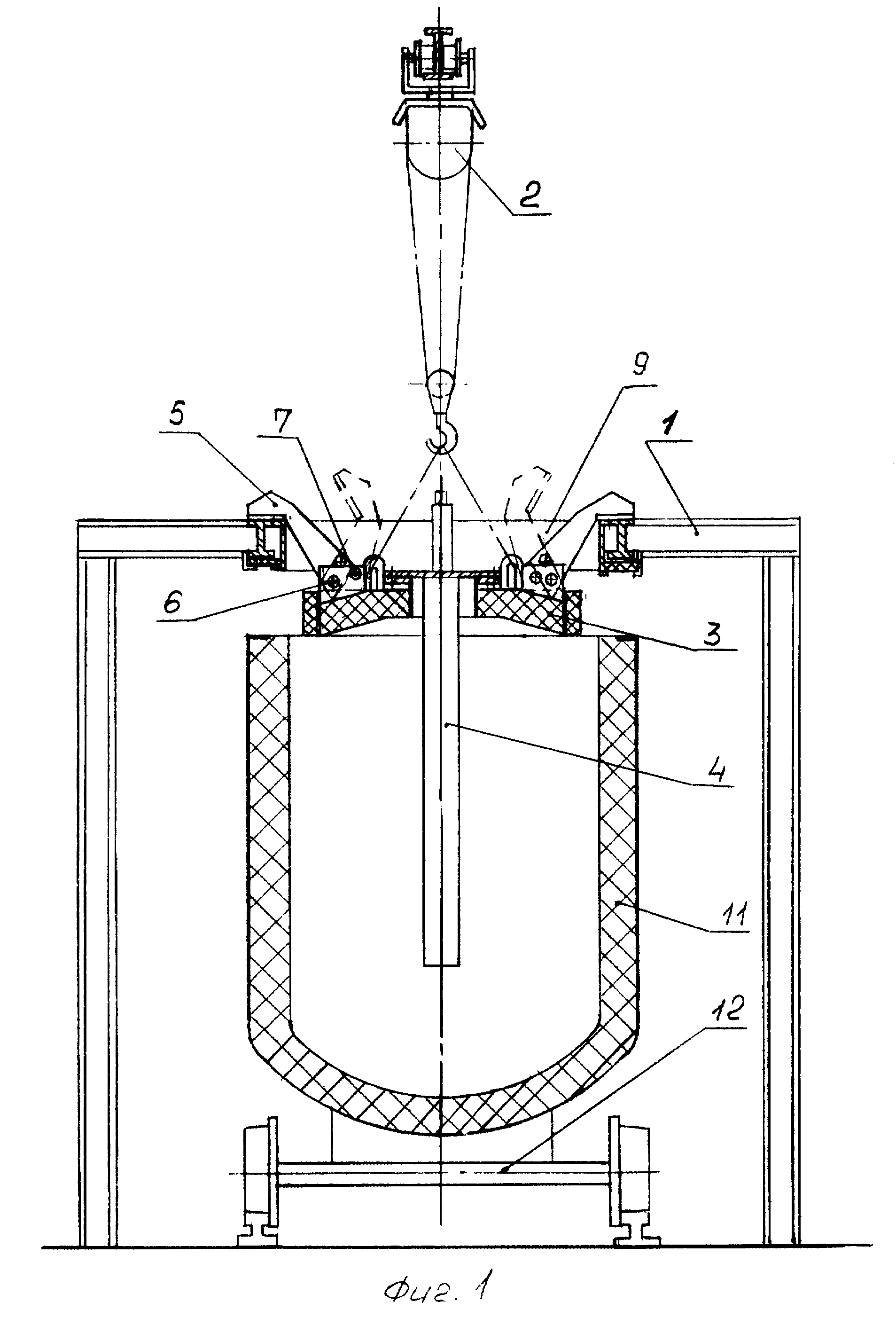

Изобретение относится к черной металлургии и может быть использовано при термической сушке футеровки ковшей. Установка для сушки ковшей состоит из металлоконструкции, в верхней части которой установлен привод перемещения крышки. Крышка содержит горелку, расположенную в ее центральной части, и опорные элементы. Каждый из опорных элементов выполнен Г-образной формы и при помощи оси шарнирно закреплен на крышке с последующим стопорением осью. Установка снабжена опорной площадкой, содержащей проем и центрирующие устройства. Крышка выполнена с возможностью вертикального перемещения в проеме. Опорные элементы выполнены с возможностью взаимодействия с центрирующими устройствами в рабочем положении. Наличие на опорной площадке центрирующих устройств, вынесенных из зоны прямого воздействия на них потоками отработанных газов, предотвращает коробление опорных элементов. Это обеспечивает стабильность положения крышки относительно горловины ковша, следовательно повышается качество сушки ковша. 3 ил.
|
