ПОРШНЕВОЙ УЗЕЛ МАШИНЫ ЛИТЬЯ ПОД ДАВЛЕНИЕМ И СПОСОБ ЕГО ОХЛАЖДЕНИЯ

Номер публикации патента: 2179907

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000112707/02		Получить полное описание патента

Реферат

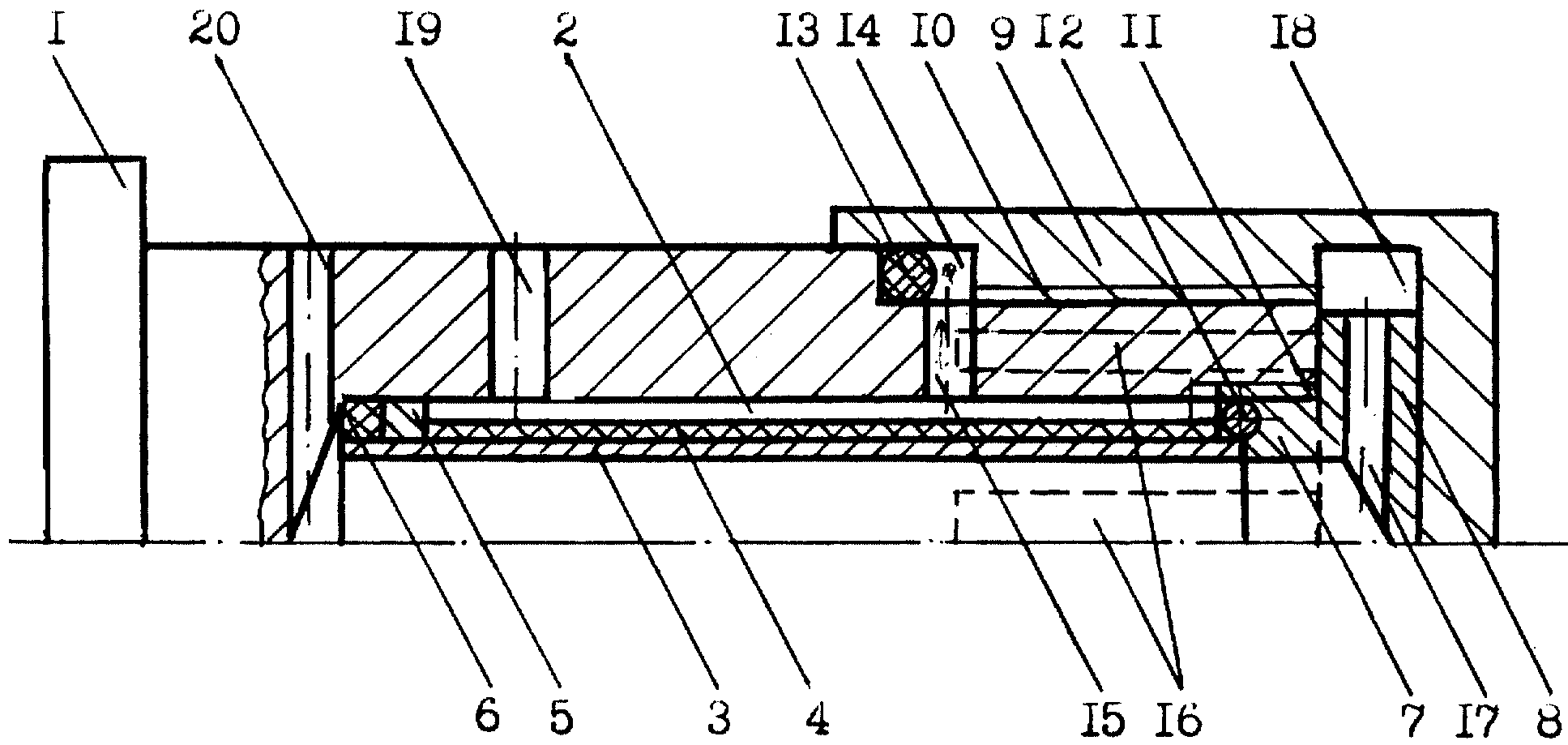

Изобретение относится к литейному производству и пригодно в машинах литья под давлением. Поршневой узел МЛПД содержит соединенные между собой поршень и шток с продольным каналом под трубопровод. На заднем конце трубопровода размещен уплотнительный элемент, а на переднем - полый хвостовик, соединенный со штоком и заканчивающийся диском. Диск расположен без зазора между торцами поршня и штока, имеющего также по поперечному окну, выходящему в продольный канал штока и в его дно. Кроме того, шток имеет несколько поперечных окон, открытых в продольные проточки его соединительной поверхности, расположенные между окнами диска, выходящими в полость хвостовика. Также в наружной кольцевой канавке штока установлен уплотнительный элемент для герметизации зоны охлаждения поршня. Хвостовик соединен неразъемно с трубопроводом, а окна в диске выполнены поперечными. В штоке под поршень диаметром не более 50 мм несколько поперечных окон образованы в разных поперечных сечениях, а при большем диаметре - в одном сечении. Хладагент подают по наружным каналам штока от заднего торца поршня к переднему. Нагретый хладагент отводят по внутреннему каналу штока в противоположном направлении. Изобретение обеспечивает повышение надежности работы и упрощение изготовления узла. 2 с. п. ф-лы, 1 ил.
