US 546781 A, 21.11.1995. US 6443218 В1, 03.09.2002. US 6419004 B1, 16.07.2002. SU 202484 A, 03.10.1973.
Имя заявителя:
КМЕ ДЖЕРМАНИ АГ УНД КО. КГ (DE)
Изобретатели:
ВОБКЕР Ханс-Гюнтер (DE) ХУГЕНШЮТТ Герхард (DE) РОЛЬФ Томас (DE)
Патентообладатели:
КМЕ ДЖЕРМАНИ АГ УНД КО. КГ (DE)
Приоритетные данные:
01.11.2007 DE 202007015266.3 31.01.2008 DE 102008007082.3
Реферат

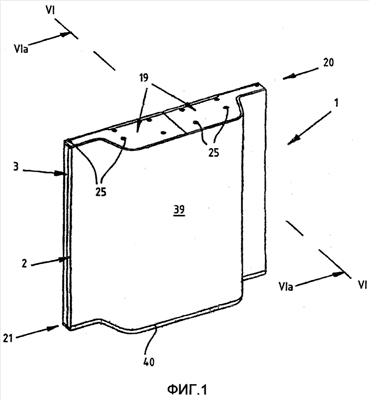

Кристаллизатор жидкостного охлаждения для непрерывной разливки металлов содержит пластины (2), выполненные из меди или медных сплавов, и адаптерные пластины (3), на которых закреплены пластины (2) посредством крепежных болтов. Пластины (2) кристаллизатора дополнительно присоединены к адаптерной пластине (3) в ее верхней и нижней части (20, 21) крепежными накладками (19). Крепежные накладки (19) имеют выступы, которые входят в гнезда, выполненные в верхней и нижней частях адаптерной пластины (3). Пластина (2) в верхней и нижней (21) частях имеет продольные пазы, в которые входят в зацепление крепежные накладки (19), имеющие краевые пружинные зацепы. Обеспечивается оптимальное охлаждение по всей поверхности пластины кристаллизатора, снижение напряжений в пластинах кристаллизатора. 9 з.п. ф-лы, 8 ил.
