US 6234301 B1, 22.05.2001. JP 60083758 A, 13.05.1985. GB 964658 A, 22.07.1964. US 4950986 A, 27.05.1986.
Имя заявителя:
СМС ЗИМАГ АГ (DE)
Изобретатели:
ШТАФЕНОВ Аксель (DE) ВЕЙЕР Аксель (DE)
Патентообладатели:
СМС ЗИМАГ АГ (DE)
Приоритетные данные:
28.05.2008 DE 102008025548.3
Реферат

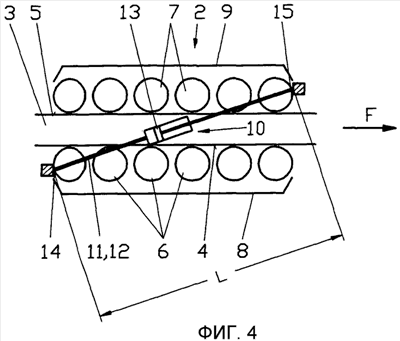

Роликовая проводка содержит несколько сегментов, которые поддерживают заготовку (3) на двух противоположных сторонах (4, 5) с помощью опорных элементов (6, 7). Опорные элементы (6, 7) расположены в нижней раме (8) и верхней раме (9), за счет чего рамы (8, 9) предназначены для направления заготовки (3) в направлении (F) транспортировки. Для обеспечения возможности оптимальной установки опоры заготовки и облегчения замены рам сегментов предусмотрены средства (10), с помощью которых верхнюю и нижнюю раму (8, 9) можно переставлять относительно друг друга в направлении (F) транспортировки. Средства (10) содержат два имеющих форму стержней поводка (11, 12), закрепленных каждый на нижней и верхней раме (8, 9). Поводок (11, 12) имеет исполнительный механизм (13) для изменения эффективной длины (L) поводка (11, 12). Исполнительные механизмы (13) в поводках (11, 12) соединены с управляющим и регулирующим средством для независимого управления одним исполнительным механизмом (13). Обеспечивается улучшение распределения опоры заготовки с помощью роликов, извлечения и установки сегментов. 7 з.п. ф-лы, 8 ил.
