| РОЛИК ДЛЯ МАШИНЫ НЕПРЕРЫВНОГО ЛИТЬЯ ЗАГОТОВОК И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ |  |
Номер публикации патента: 2166404 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B22D011/12 | | Аналоги изобретения: | SU 1379081 A1, 07.03.1988. SU 1091991 A, 15.05.1984. SU 409778, 21.05.1974. RU 2033298 C1, 20.04.1995. SU 1791074 A1, 30.01.1993. JP 59107757 A1, 22.06.1984. RU 2011688 C1, 30.04.1994. US 4462456, 31.07.1984. |
| Имя заявителя: | Общество с ограниченной ответственностью "Производственное предприятие "АВТОСПЕЦМАШ" | | Изобретатели: | Вечеринин О.П.
Рогозников П.А. | | Патентообладатели: | Общество с ограниченной ответственностью "Производственное предприятие "АВТОСПЕЦМАШ" |
Реферат | |

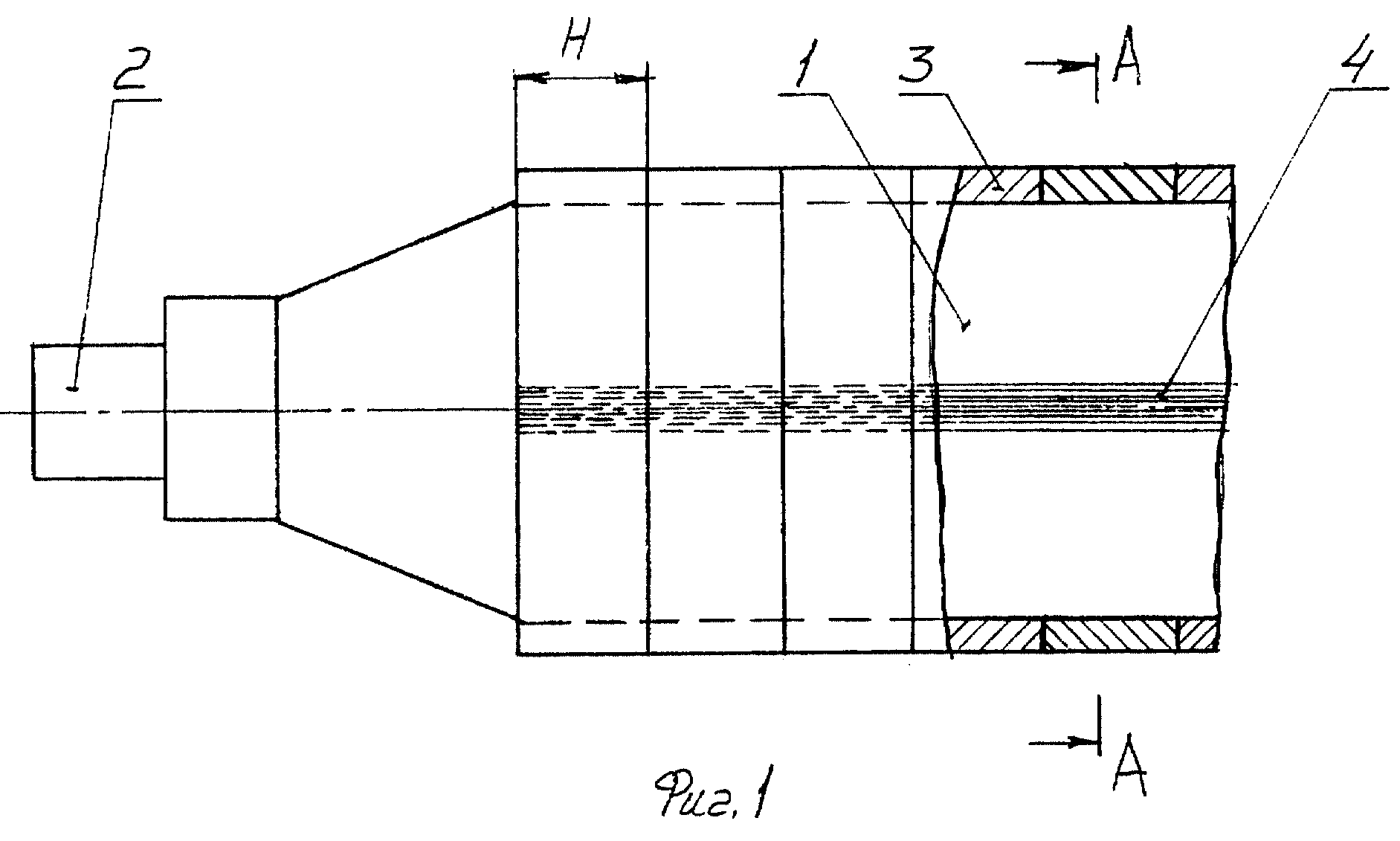

Изобретение относится к черной металлургии, в частности к непрерывной разливке стали. Ролик содержит бочку цилиндрической формы с опорныи цапфами и насаженный на нее с натягом бандаж (Б) из цилиндрических колец (ЦК). Крайние ЦК зафиксированы на бочке от осевого смещения. Часть сопрягаемых поверхностей бочки и ЦК Б снабжены рифлями (Р), расположенными вдоль их образующих. Р выполнены в виде равносторонних в поперечном сечении треугольников, имеющих высоту профиля, равную расчетной величине зазора (З), необходимого для свободной установки нагретых колец Б на бочку с образованием замка. Количество и размер Р в зоне их размещения выбраны из условий, необходимых для обеспечения работы ролика с расчетной окружной силой, воздействующей на кольцо Б в случае исчезновения натяга в сопряженных поверхностях бочки и кольца Б. Способ включает выполнение Б из жаропрочных коррозионно-стойких сплавов. Для обеспечения образования З нагревают ЦК Б до расчетной температуры и насаживают их на бочку так, чтобы вершины Р на поверхности бочки были сопряжены с впадинами Р на поверхности ЦК Б. Кольца Б охлаждают до комнатной температуры для обеспечения натяга по всей поверхности сопряжения и образования замка из Р. Зубья Р могут формировать методами пластического деформирования. Изобретение позволяет снизить вес готового инструмента, повысить надежность работы ролика, снизить трудоемкость и стоимость его изготовления, повысить надежность фиксации колец бандажа. 2 с. и 1 з.п. ф-лы, 3 ил.
|
