| УСТРОЙСТВО ДЛЯ ОТЛИВКИ СЛИТКОВ |  |
Номер публикации патента: 2168388 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B22D007/06 | | Аналоги изобретения: | SU 301215, 21.04.1971. SU 1426694 A1, 30.09.1988. SU 1006047 A, 23.03.1983. SU 269428, 17.04.1970. |
| Имя заявителя: | Открытое акционерное общество "Западно-Сибирский металлургический комбинат" | | Изобретатели: | Машинский В.М.
Айзатулов Р.С.
Чичков В.И.
Соколов В.В.
Сафронов А.А.
Буймов В.А.
Фирсов В.А. | | Патентообладатели: | Открытое акционерное общество "Западно-Сибирский металлургический комбинат" |
Реферат | |

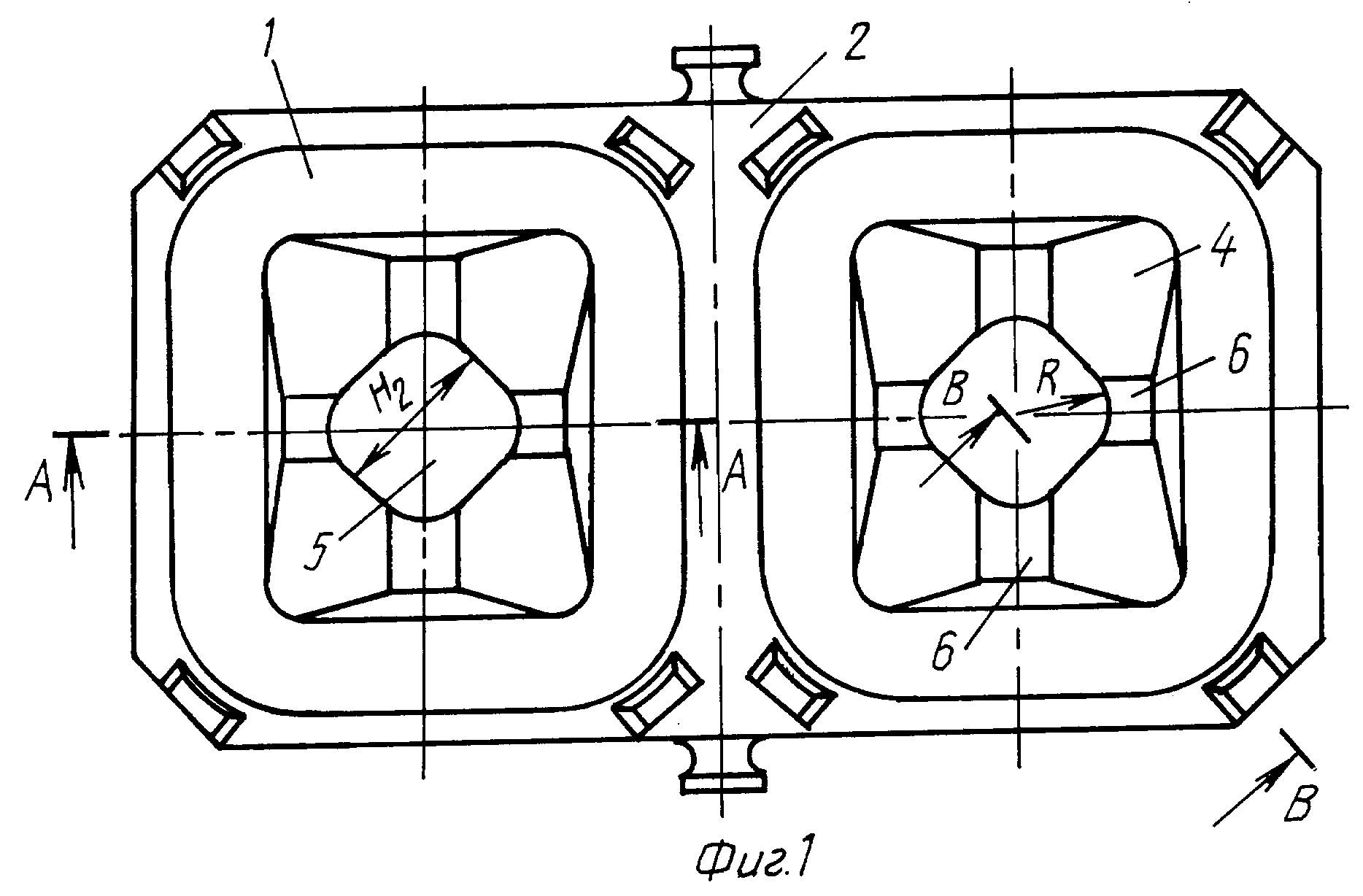

Изобретение относится к области черной металлургии и может быть использовано для получения слитков. Устройство для отливки слитков содержит сквозные изложницы и поддон с углублениями на рабочей поверхности, контуры которых совпадают с внутренними контурами изложниц. Углубления выполнены со скосами по диагоналям и горизонтальной квадратной площадкой в центральной части, стороны которой развернуты на 45° относительно сторон контура. Углубление составляет 0,035-0,065 высоты изложницы. Скосы сопряжены между собой вогнутыми цилиндрическими поверхностями. Квадратная площадка выполнена со скруглением углов, радиус которого составляет 0,3-0,4 ее стороны. Такая форма углубления позволяет обеспечить отсутствие утяжки в донной части слитка и снизить донную обрезь. С нижней стороны поддона по его углам выполнены скосы под углом 45-70° на высоту 0,3-0,6 толщины поддона, что позволяет снизить термические напряжения при эксплуатации поддонов, устранить трещины и обеспечить минимальный расход поддонов. 3 ил., 1 табл.
|
