RU 2113309 C1, 20.06.1998. RU 2176573 C1, 10.12.2001. SU 602283 A, 05.03.1978. US 2028996 A, 28.01.1936. GB 1602973 A, 18.11.1981.
Имя заявителя:
Закрытое акционерное общество "Барнаульский патронный завод" (RU)
Изобретатели:
Гуменюк Юрий Иванович (RU) Спасенко Николай Васильевич (RU) Яшкин Виктор Алексеевич (RU) Степанов Николай Васильевич (RU) Захарьящев Валерий Васильевич (RU) Каинов Николай Григорьевич (RU) Данилин Геннадий Александрович (RU) Трошин Василий Георгиевич (RU)
Патентообладатели:
Закрытое акционерное общество "Барнаульский патронный завод" (RU)
Реферат

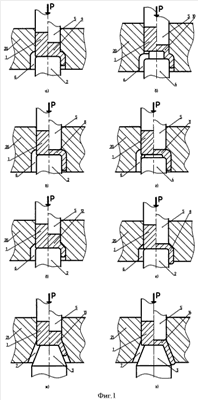

Изобретение относится к производству патронов стрелкового оружия, в частности к изготовлению гильз патронов различных калибров. Из заготовки, отрезанной от прутка или проволоки, совмещенным поперечно-продольным выдавливанием получают цилиндрический ступенчатый стаканчик. При этом используют матрицу, выполненную с направляющей частью и кольцевой рабочей полостью, и противопуансон. Диаметр кольцевой полости матрицы превышает диаметр ее направляющей части. Диаметр противопуансона равен 0,51,5 диаметра направляющей части матрицы. Противопуансон образует с пересечением направляющей части матрицы с внутренней поверхностью рабочей полости зазор. Поперечно-продольное выдавливание производят с частичным или полным вытеснением материала заготовки из направляющей части матрицы в ее кольцевую рабочую полость через упомянутый зазор. Затем осуществляют утонение стенки стаканчика вытяжкой и, штамповку дна с формированием капсюльного гнезда гильзы. В результате обеспечивается сокращение количества технологических операций и снижение нагрузки на инструмент. 1 з.п. ф-лы, 3 ил.
