ЕР 1018406 А2, 12.07.2000. RU 2207928 С2, 10.07.2003. SU 564083 A1, 05.07.1977. JP 57039055 A, 04.03.1982.
Имя заявителя:
Открытое акционерное общество "Белебеевский завод "Автонормаль" (RU)
Изобретатели:
Валиев Рафаил Шамилевич (RU) Назмиев Марат Миргасимович (RU) Бабинцев Андрей Викторович (RU) Надежкин Анатолий Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Белебеевский завод "Автонормаль" (RU)
Реферат

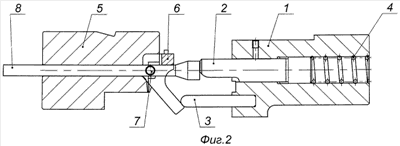

Изобретение относится к области обработки металлов давлением и может быть использовано для производства криволинейных стержневых изделий с внутренним многогранником типа гаечный ключ. Формирование гаечного ключа производят на четырех формообразующих позициях. На первой позиции осуществляют первую предварительную осадку цилиндрической головки с одновременным редуцированием половины длины стержня. На второй позиции осуществляют вторую предварительную осадку головки и окончательное редуцирование стержня. На третьей позиции производят окончательную осадку цилиндрической головки с образованием наружной конусной части и внутреннего многогранника с формированием фаски на стержне. На четвертой позиции производят гибку заготовки. При этом устройство содержит матрицу и прижим для заготовки. Устройство также снабжено пуансоном с жестко закрепленным на его торце толкателем и поворотным рычагом. Корпус пуансона выполнен с отверстием, в котором установлен плавающий за счет пружины прижим заготовки. Поворотный рычаг установлен на оси, перпендикулярной продольной оси матрицы на расстоянии, обеспечивающем его поворот и гибку заготовки при воздействии на него толкателя. В результате обеспечивается повышение качества изделия, снижение металлоемкости и трудоемкости. 2 н.п. ф-лы, 3 ил.
