Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Белоусов Игорь Яковлевич (RU) Виноградов Валерий Александрович (RU) Сапрыкин Анатолий Александрович (RU) Финогеев Олег Алексеевич (RU) Белякин Александр Геннадьевич (RU) Журавлев Антон Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

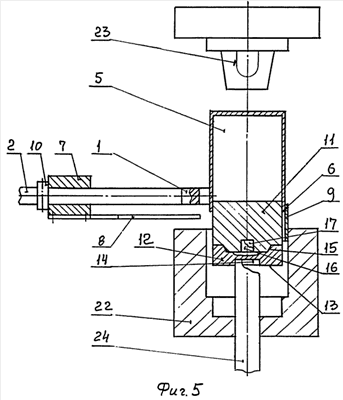

Изобретение относится к обработке металлов давлением и может быть использовано при производстве поршней двигателей внутреннего сгорания из алюминиевых сплавов реоштамповкой в матрице. Формируют реозаготовку диаметром, равным 0,85-0,95 диаметра матрицы. Профиль торца реозаготовки соответствует профилю поршня и имеет осевое отверстие. Глубина отверстия меньше технологического припуска поршня. Формирование осуществляют путем температурной стабилизации в стакане со вставкой, закрывающей реозаготовку. После температурной стабилизации реозаготовку устанавливают в матрицу и производят реоштамповку поршня. Для установки реозаготовки в матрицу перекрывают торец стакана заслонкой, поворачивают посредством захвата стакан в осевой плоскости на 180°, центрируют по внутреннему диаметру матрицы и располагают заслонку на толкателе. Передвигают заслонку перпендикулярно оси стакана и размещают реозаготовку посредством вставки соосно толкателю. Затем путем опускания толкателя вставку с реозаготовкой располагают на дне матрицы, стакан с заслонкой удаляют из рабочей зоны. Опусканием пуансона производят реоштамповку поршня. В результате обеспечивается повышение качества готового изделия. 2 н. и 4 з.п. ф-лы, 8 ил.
