| УСТРОЙСТВО ДЛЯ ПРОКАТКИ ИЗДЕЛИЙ С ПЕРЕМЕННЫМ ПРОФИЛЕМ |  |
Номер публикации патента: 2174056 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21H007/16 | | Аналоги изобретения: | RU 2042464 A, 27.08.1995. RU 2115503 C1, 20.07.1998. SU 770630, 25.10.1980. DE 3127393 А1, 22.04.1982. GB 1370680 A, 16.10.1974. |
| Имя заявителя: | Рудик Феликс Яковлевич | | Изобретатели: | Рудик Ф.Я.
Гутуев М.Ш.
Колетурин Е.Ф.
Киселев А.Е.
Пахарев А.В.
Воротников И.Л. | | Патентообладатели: | Рудик Феликс Яковлевич
Гутуев Магомед Шайхович
Колетурин Евгений Федорович
Киселев Алексей Евгеньевич
Пахарев Алексей Владимирович
Воротников Игорь Леонидович |
Реферат | |

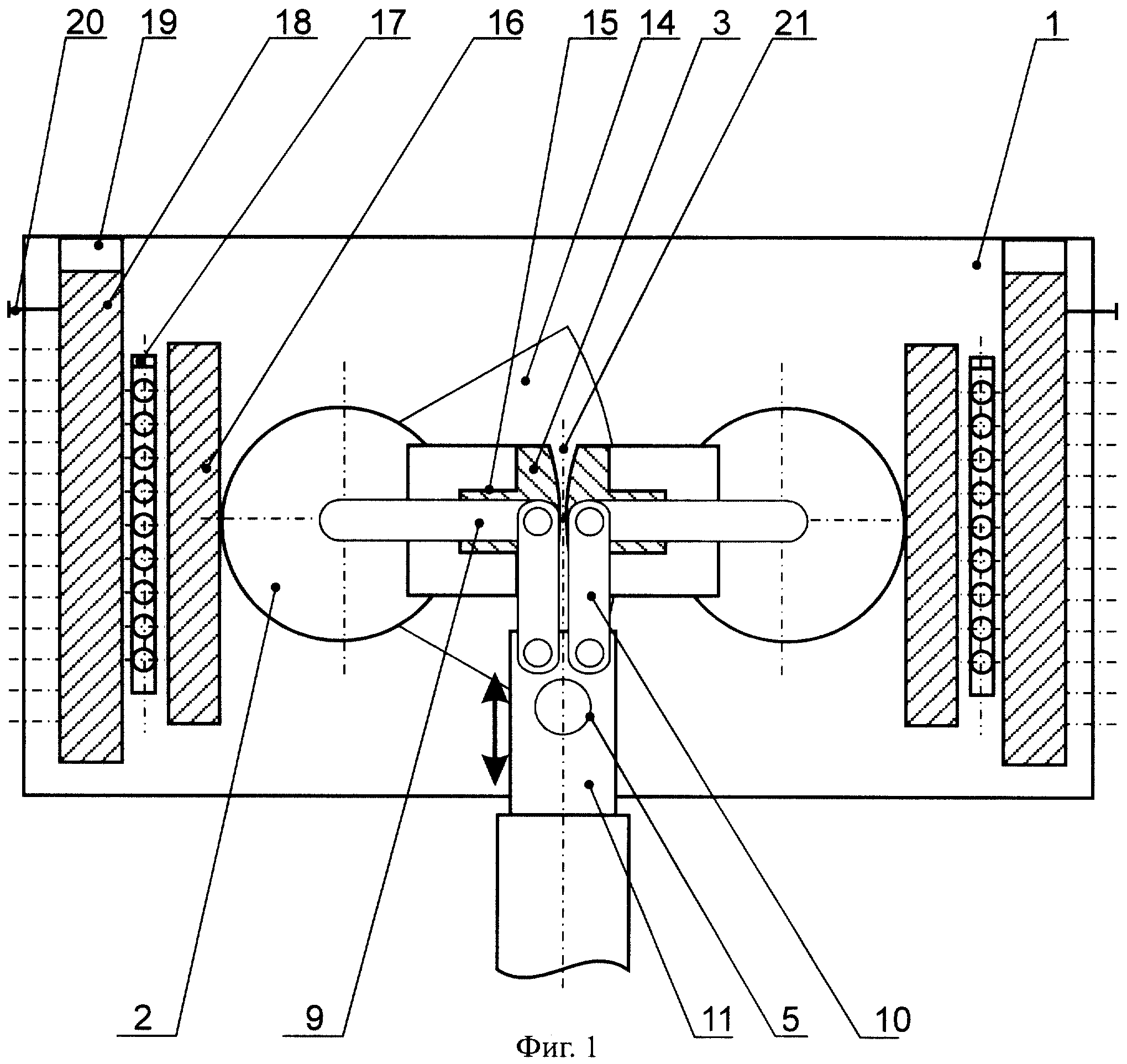

Изобретение относится к обработке металлов давлением, в частности, может быть применено при изготовлении деталей сложного профиля типа ножей. Устройство для прокатки изделий с переменным профилем содержит станину, клеть с деформирующими валками, расположенными на валах в опорах и имеющими сменные формующие инструменты. Механизм поддержки заготовки состоит из упорной планки, подпружиненной к горизонтальной направляющей пружинами сжатия с возможностью ограничения ее вертикального перемещения посредством регулировочных шпилек и гаек. Кроме того, привод состоит из двух пар рычагов, закрепленных на валках, и двух пар рычагов, закрепленных на штоках силовых гидроцилиндров. На штоках силовых гидроцилиндров жестко закреплена горизонтальная направляющая, торцы которой установлены в вертикальных пазах станины на роликоподшипниках. Один из деформирующих валков снабжен сегментным ограничителем, закрепленным на конце одного из деформирующих валков перпендикулярно оси его вращения. Изобретение позволяет значительно повысить эффективность эксплуатации устройства для прокатки изделий с переменным профилем, улучшив при этом качество готового изделия за счет обеспечения надежной ориентации заготовки относительно формующих элементов. 3 ил.
|
