Якухин В.Г. и др. Изготовление резьб. Справочник. - М.: Машиностроение, 1989, с.40. SU 1045987 A2, 07.10.1983. SU 1488088 A1, 23.06.1989. US 4771625 A, 20.09.1988.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Самойлов Николай Николаевич (RU) Афанасьев Борис Иванович (RU) Овсяникова Ирина Васильевна (RU) Афонин Андрей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

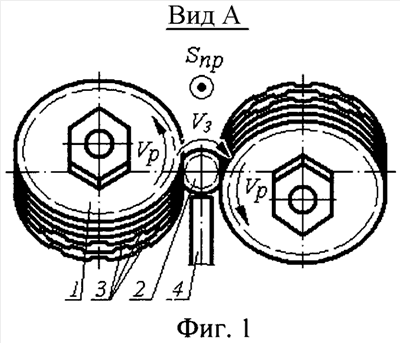

Изобретение относится к технологии машиностроения, а именно к способам формообразования резьбы пластическим деформированием. Сообщают вращательное движение накатным роликам, которые устанавливают с перекрещивающимися осями. Сообщают заготовке продольную подачу, равную шагу накатываемой резьбы. Используют накатные ролики, содержащие ступицу с отверстием и шпонпазом. Накатные ролики имеют наружную периферийную рабочую поверхность с кольцевой нарезкой, имеющую коническую заборную часть и цилиндрическую калибрующую часть. При этом на витках конической заборной части накатных роликов выполнены выкружки. Выкружки расположены друг от друга на расстоянии вдоль витка не менее 4Р, где Р - шаг накатываемой резьбы, мм. Выкружки расположены в шахматном порядке и имеют длину не менее 2Р и максимальную глубину впадины не менее (0,30,4)Р. В результате повышается производительность и отсутствует проскальзывание роликов относительно заготовки. 10 ил., 1 пр.
