SU 1701413 A1, 30.12.1991. SU 519259 A1, 30.06.1976. SU 1632596 A1, 07.03.1991. US 4771625 A, 20.09.1988.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Самойлов Николай Николаевич (RU) Афанасьев Борис Иванович (RU) Овсяникова Ирина Васильевна (RU) Гаврилин Александр Михайлович (RU) Михайлов Геннадий Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

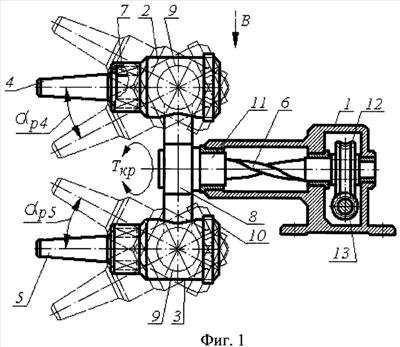

Изобретение относится к накатыванию предварительно нарезанной резьбы. Сообщают заготовке вращательное движение. Сообщают накатному устройству продольную подачу, равную шагу накатываемой резьбы, и прижимают его к заготовке с обеспечением свободного вращения за счет сил трения. Используют накатное устройство, содержащее корпус, держатели со свободно вращающимися в них деформирующими элементами и силовой элемент. Деформирующие элементы выполнены в виде двух накатных роликов в форме усеченного конуса, длина которых не менее высоты профиля резьбы. Держатели установлены на шаровых концах двуплечего рычага. Накатные ролики устанавливают под углом наклона сторон профиля резьбы. Силовой элемент закреплен на середине рычага и выполнен в виде торсиона с возможностью закручивания относительно оси, перпендикулярной продольной оси заготовки. Накатные ролики осуществляют накатку с двух сторон профиля резьбы с деформирующим контактным усилием, создаваемым силовым элементом. В результате расширяются технологические возможности, повышается производительность, а также увеличивается срок службы накатанной резьбовой поверхности и повышается ее износостойкость. 5 ил.
