РОЛИКИ ДЛЯ НАКАТЫВАНИЯ НАРУЖНОЙ ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБЫ

Номер публикации патента: 2443492

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010132782/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B21H003/04   B24B039/04
Аналоги изобретения: ЯКУХИН В.Г. и др. Изготовление резьб. Справочник. - М.: Машиностроение, 1989, с.40. SU 1045987 A2, 07.10.1983. SU 1488088 A1, 23.06.1989. US 4771625 A, 20.09.1988.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели: Степанов Юрий Сергеевич (RU)
Киричек Андрей Викторович (RU)
Самойлов Николай Николаевич (RU)
Афанасьев Борис Иванович (RU)
Овсяникова Ирина Васильевна (RU)
Афонин Андрей Николаевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)

Реферат

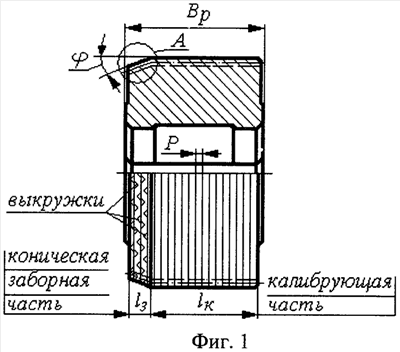

Изобретение относится к технологии машиностроения, а именно к накатыванию трапецеидальной резьбы роликами. Ролик имеет наружную периферийную рабочую поверхность, состоящую из конической заборной части с витками резьбы и цилиндрической калибрующей части. На витках конической заборной части сошлифованы выкружки, имеющие форму части боковой поверхности конуса. Выкружки выполнены глубиной внедрения в продольном направлении на всю ширину вершины профиля резьбы. Выкружки выполнены глубиной внедрения в радиальном направлении на всю боковую сторону профиля резьбы. Выкружки выполнены длиной не более шага накатываемой резьбы. Расстояние между выкружками в направлении витка не более шага накатываемой резьбы. Выкружки расположены в шахматном порядке относительно друг друга. Выкружки с одной боковой стороны профиля резьбы чередуются с выкружками с другой боковой стороны профиля резьбы в направлении витка. В результате исключается проскальзывание заготовки относительно инструмента и повышается стойкость накатного ролика. 7 ил., 1 пр.
