ЯКУХИН В.Г. и др. Изготовление резьб. Справочник. - М.: Машиностроение, 1989, с.40. SU 1045987 A2, 07.10.1983. SU 1488088 A1, 23.06.1989. US 4771625 А, 20.09.1988.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Самойлов Николай Николаевич (RU) Афанасьев Борис Иванович (RU) Овсяникова Ирина Васильевна (RU) Афонин Андрей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

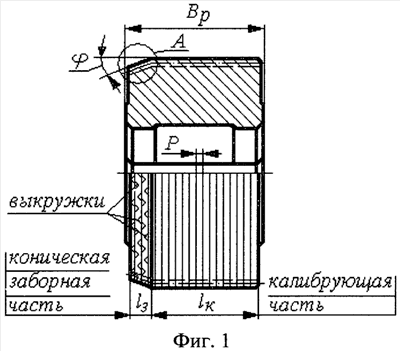

Изобретение относится к технологии машиностроения, а именно к формообразованию наружной трапецеидальной резьбы пластическим деформированием. Сообщают вращательные движения накатным роликам и продольную подачу заготовке, равную шагу накатываемой резьбы. Используют накатные ролики с наружной периферийной рабочей поверхностью, состоящей из конической заборной части с витками резьбы и цилиндрической калибрующей части. На витках конической заборной части сошлифованны выкружки, имеющие форму части боковой поверхности конуса. Выкружки выполнены глубиной внедрения в продольном направлении на всю ширину вершины профиля резьбы и глубиной внедрения в радиальном направлении на всю боковую сторону профиля резьбы. Причем выкружки имеют длину не более шага накатываемой резьбы. Расстояние между выкружками в направлении витка не более шага накатываемой резьбы. Выкружки расположены в шахматном порядке относительно друг друга. Выкружки на одной боковой стороне профиля резьбы чередуются с выкружками на другой боковой стороне профиля. В результате повышается производительность обработки, исключается проскальзывание заготовок относительно роликов и обеспечивается повышение циклической прочности заготовок. 7 ил.
