| СПОСОБ НАКАТЫВАНИЯ РЕЗЬБЫ РОЛИКАМИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2184008 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21H003/04 | | Аналоги изобретения: | МИРОПОЛЬСКИЙ О.А. и др. Накатывание резьб и профилей. - М.: Машинострение, 1976, с.78-83. МИРОПОЛЬСКИЙ О.А. и др. Накатывание резьб и профилей. - М.: Машиностроение, 1976, с.66-79. SU 940967, 07.07.1982. SU 62103, 18.10.1961. EP 0417416 A2, 20.03.1991. DE 3300029 A1, 05.07.1984. |
| Имя заявителя: | ОАО "Этна" | | Изобретатели: | Николаев О.Б. | | Патентообладатели: | Николаев Олег Борисович
ОАО "Этна" |
Реферат | |

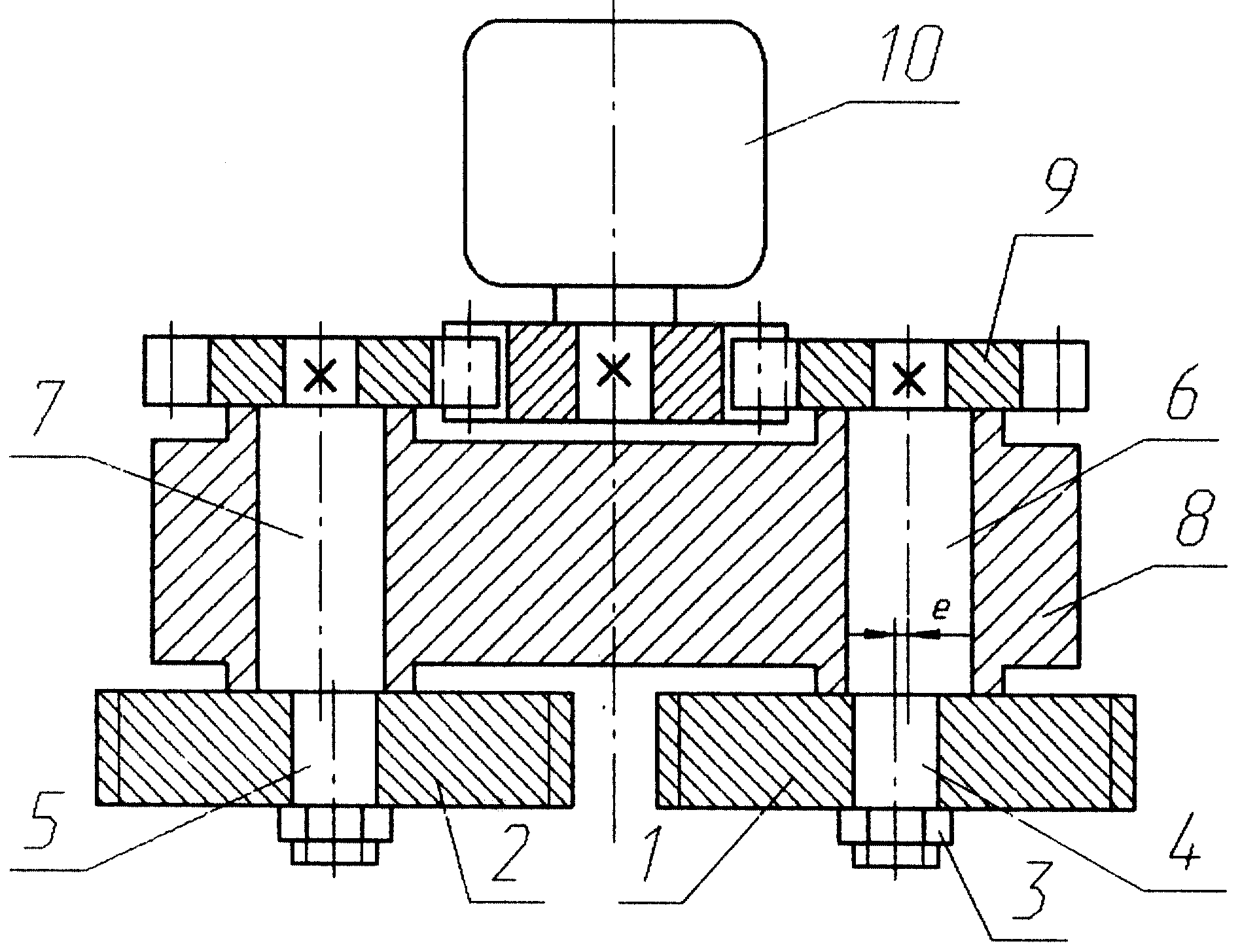

Изобретение может быть использовано при изготовлении резьбы на резьбонакатных станках с инструментом типа ролик-ролик. Устройство содержит корпус, в котором с постоянным межосевым расстоянием установлены валы с шейками, расположенными эксцентрично оси вала, с получением суммарного эксцентриситета смещения относительно осей валов не менее половины высоты профиля резьбы, ролики жестко зафиксированы на шейках валов с возможностью настроечного поворота вокруг осей перед их жесткой фиксацией на шейках валов фрикционными зажимами. Способ включает формирование профиля резьбы путем одновременного воздействия на заготовку с противоположных сторон двух синхронно вращающихся в одном направлении роликов, жестко зафиксированных, смещенных относительно осей их вращения на величину эксцентриситета не менее половины высоты профиля накатываемой резьбы и установленных с возможностью настроечного поворота вокруг своих осей перед их жесткой фиксацией. Повышается точность накатываемой резьбы за счет улучшения силового режима, а также упрощается конструкция устройства за счет использования двух роликов для накатывания резьбы. 2 с. и 5 з.п. ф-лы, 1 ил.
|
