US 3884646 A, 20.15.1973. SU 1368405 A, 23.01.1988. RU 2036287 C1, 27.05.1995. WO 03/101721 A, 11.12.2003. US 5527590 A1, 18.06.1996.
Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
ВЕБЕР Ханс-Юрген (DE) ЭНДРЕС Грегор Кристиан (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Приоритетные данные:
24.02.2006 DE 102006008728.3 24.02.2006 US 60/776.524
Реферат

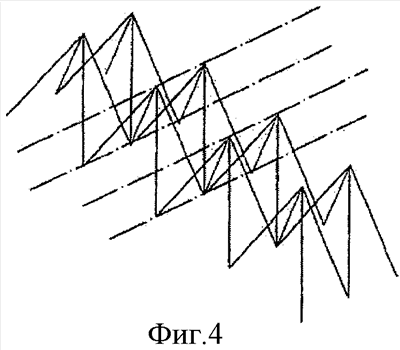

Изобретение относится к способу изготовления трехмерной каркасной структуры, которая может быть использована как внутренняя структура в конструкциях типа сэндвич. Способ включает изготовление двухмерной решетчатой структуры из прутковых линейных фабрикатов, пересекающихся в определенных точках пересечения, соединение прутковых линейных полуфабрикатов в точках пересечения (4) и размягчение путем локального применения нагрева к решетчатой структуре в каждом случае вдоль трех непересекающихся воображаемых прямых линий. Для придания трехмерной формы к упомянутой решетчатой структуре прикладывают силы вдоль средней из прямых линий, к которой был применен нагрев, где в результате деформации решетчатой структуры приложенная сила раскладывается на пару растягивающих сил, действующих в полуфабрикатах, в результате чего решетчатая структура вытягивается в третьем измерении, вдоль средней прямой линии, к которой был применен нагрев. Полученная таким образом каркасная структура может быть использована для конструкции типа сэндвич, а также в качестве внутренней структуры воздушного судна, изготовлена без применения материала несущей подложки и является более гибкой и налаживаемой. 3 н. и 12 з.п. ф-лы, 5 ил.
