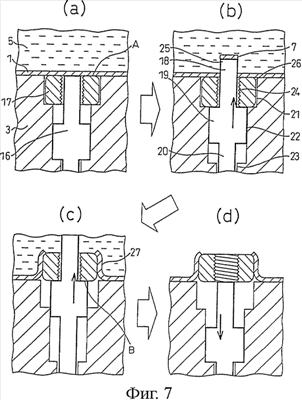

Изобретение относится к способу, используемому для производства деталей системы выпуска отработанных газов, деталей системы подвески, деталей корпусной системы и т.д. для автомобилей. Способ включает установку исходной металлической трубы в разъемную пресс-форму с прошивным пуансоном. Прикладывают к металлической трубе внутреннее давление и нажимное усилие в осевом направлении трубы или внутреннее давление для гидравлической вытяжки. Прошивают часть металлической трубы. Используют прошивной пуансон, который перемещается перпендикулярно оси упомянутой установленной в пресс-форму металлической трубы или в наклонном направлении. Пуансон выполнен с центральной частью и более узкой, чем упомянутая центральная часть, передней частью. На передней части установлена гайка, внутренний диаметр которой превышает наружный диаметр передней части и меньше, чем наружный диаметр центральной части. Передней частью сообщают перемещение прошивному пуансону для прошивки части металлической трубы. Проталкивают окружение прошитого отверстия в сторону внутренней поверхности металлической трубы. Запрессовывают упомянутую гайку в металлическую трубу. Далее описаны устройство для получения гидравлической вытяжкой и прошивкой детали в виде металлической трубы, деталь в виде металлической трубы с закрепленной на ней гайкой и конструкция из этой детали. В результате обеспечивается уменьшение трудоемкости и увеличение прочности детали. 4 н. и 7 з.п. ф-лы, 20 ил.
