КУЗЬМИН Н.Н. и др. Штамповка пробок шаровых кранов из трубчатых заготовок. КШП, 1985, 10, с.19-20. RU 2238816 С2, 27.10.2004. RU 2281822 С1, 20.08.2006. RU 2242315 С1, 20.12.2004. US 3536368 А, 27.10.1970.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (RU)
Изобретатели:
Матвеев Анатолий Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (RU)
Реферат

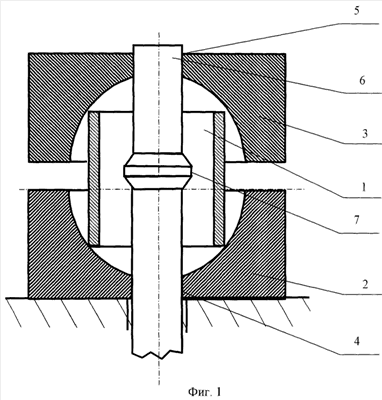

Изобретение относится к области обработки металлов давлением, в частности к способам изготовления полых сферических изделий из трубной заготовки путем деформирования ее обжимом, и может быть использовано при изготовлении шаровых кранов, элементов подвижных соединений трубопроводов. Трубную заготовку устанавливают в штамп между двумя матрицами с полусферическими рабочими полостями и с центральными отверстиям. В упомянутые отверстия матриц внутри трубной заготовки устанавливают цилиндрический упор с утолщением на его средней части, диаметр которого соответствует внутреннему диаметру получаемых отводов. Осуществляют деформирование заготовки путем сближения матриц с обеспечением контакта торцов заготовки с упором для получения сферического полуфабриката. После деформирования заготовки одну или обе матрицы с полусферической рабочей полостью заменяют на отбортовочные матрицы с полусферическими рабочими полостями с центральными отверстиями. При этом диаметр каждого отверстия соответствует наружному диаметру получаемых отводов. Обеспечивают контакт между упомянутыми матрицами с определенным усилием и перемещают упор в сторону центрального отверстия отбортовочной матрицы с усилием, меньшим усилия, обеспечивающего контакт между матрицами. Утолщением упора формуют один или оба отвода на сферическом полуфабрикате. Расширяются технологические возможности. 5 з.п. ф-лы, 12 ил.
