СПОСОБ ИЗГОТОВЛЕНИЯ ОБЛАДАЮЩЕГО НЕСУЩЕЙ СПОСОБНОСТЬЮ СТАЛЬНОГО КОНСТРУКТИВНОГО ЭЛЕМЕНТА КЛИНЧЕВАНИЕМ МЕТАЛЛИЧЕСКИХ ДЕТАЛЕЙ, ИНСТРУМЕНТ ДЛЯ КЛИНЧЕВАНИЯ И СТАЛЬНОЙ КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ
US 2006096075 A1, 11.05.2006. SU 1761351 A1, 15.09.1992. SU 1286099 A3, 23.01.1987. RU 93053994, A, 20.07.1996. WO 03015579 A, 27.02.2003.
Имя заявителя:
ИНВЕНЦИО АГ (CH)
Изобретатели:
ТРОЙЕР Андреас (AT) КРЭМПЛ Дэвид (AT) МАТХАЙСЛ Михаель (AT) ШУТЦ Ричард (AT) НОВАЧЕК Томас (AT) ИЗРАЕЛЬ МАРКУС (DE) МАУЭРМАНН Райнхард (DE)
Патентообладатели:
ИНВЕНЦИО АГ (CH)
Приоритетные данные:
13.02.2007 EP 07102275.0
Реферат

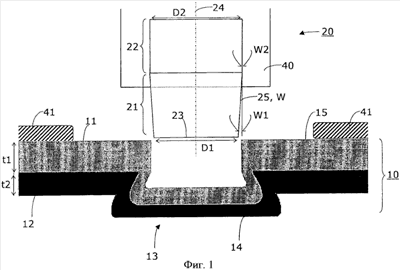

Заявленная группа изобретений относится к обработке металлов давлением, в частности к изготовлению обладающего несущей способностью стального конструктивного соединения клинчеванием металлических деталей общей толщиной более 8 мм. За счет локального деформирования формуют клинч-соединение. Причем первую металлическую деталь соединяют со второй металлической деталью при помощи инструмента с пуансоном и ответного инструмента. При этом сначала на обрабатывающую поверхность ответного инструмента друг к другу прикладывают и выверяют первую металлическую деталь и вторую металлическую деталь. Затем пуансон инструмента подают и погружают в обе, лежащие друг на друге, металлические детали, пока за счет пластического деформирования не будет сформовано клинч-соединение. Пуансон выполнен с возможностью вращения относительно оси вращения и симметричным. Кроме того, пуансон имеет переходный участок конической формы, сужающийся под углом в направлении погружения пуансона. Повышается несущая способность. 3 н. и 27 з.п. ф-лы, 10 ил.
