СПОСОБ ПОЛУЧЕНИЯ ОТВЕРСТИЙ МАЛОГО ДИАМЕТРА И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ

Номер публикации патента: 2183525

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000101340/02		Получить полное описание патента

Реферат

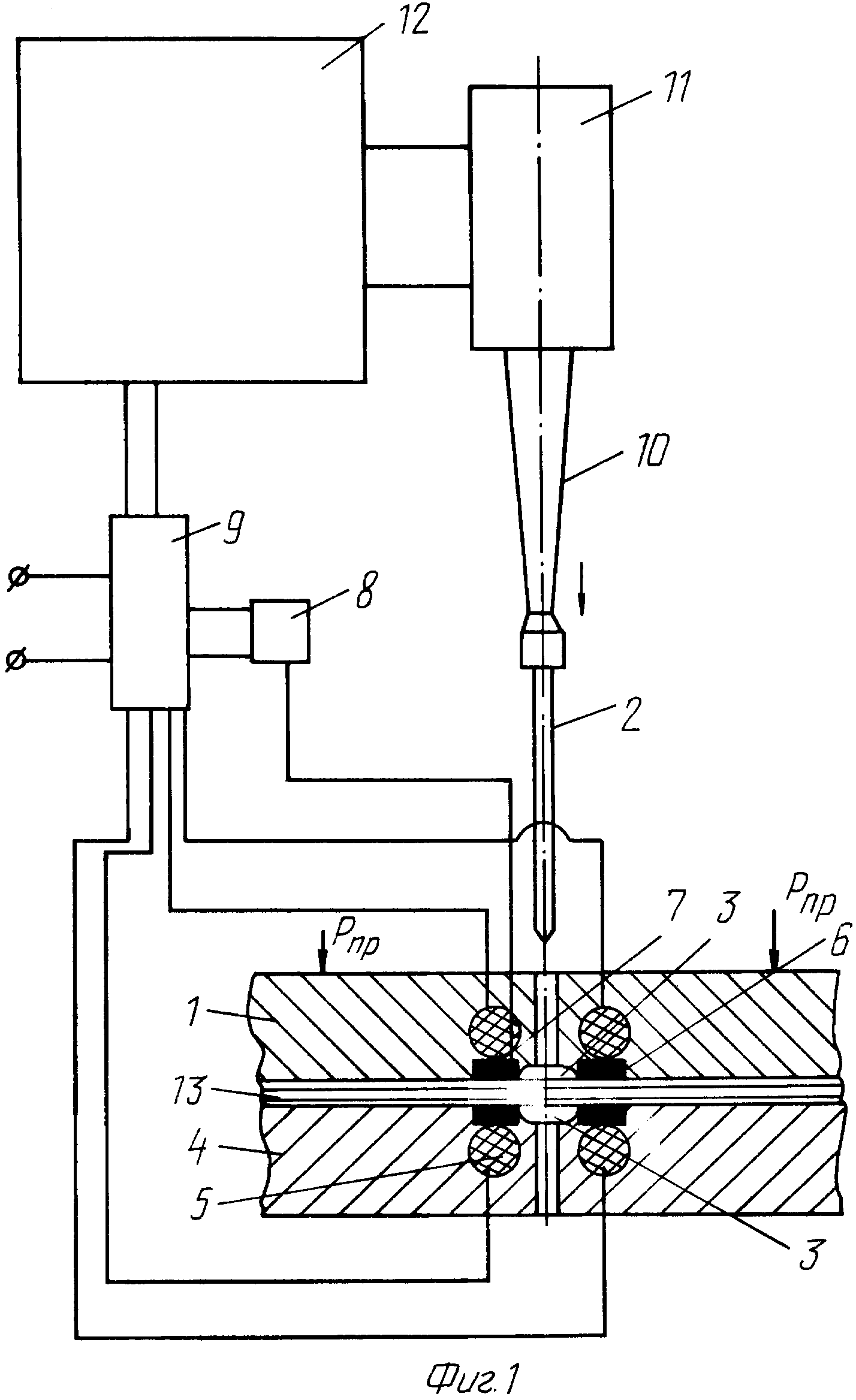

Изобретение относится к области машиностроения и может быть использовано во всех отраслях народного хозяйства для получения отверстий малого диаметра в листовых заготовках из волокнистых композиционных материалов (ВКМ). Сущность: способ включает приложение усилий, имеющих постоянный характер в направлении, перпендикулярном плоскости заготовки, и получение чистового отверстия, нагрев производят в зоне деформирования температуры на 20-60oС ниже температуры плавления связующего вещества и одновременно с приложением усилий в направлении, перпендикулярном плоскости заготовки, прикладывают усилия, имеющие колебательный характер в направлении, параллельном плоскости заготовки. Устройство содержит пуансон с конической рабочей частью, прижим и матрицу со встроенными индукторами, пуансон жестко закреплен верхним торцом в концентраторе-инструменте, соединенном с ультразвуковой установкой, в прижиме и матрице соосно с направляющими отверстиями выполнены кольцевые выточки, диаметр которых равен двум диаметрам направляющего отверстия, а глубина равна 1/8 толщины заготовки. Повышается качество деталей из ВКМ за счет сокращения целостности волокон, а также повышается стойкость пуансона. 2 с. и 1 з.п. ф-лы, 4 ил.
