RU 2009117232 А, 20.11.2010. SU 593781 A, 25.02.1975. RU 2130352 C1, 25.05.1999. SU 468674 A1, 30.04.1975. US 3321946 A, 30.05.1967.
Имя заявителя:
Федеральное Государственное унитарное предприятие "Государственный космический научно-производственный центр им. М.В. Хруничева" (RU)
Изобретатели:
Сидоренков Евгений Никифорович (RU) Шульман Юрий Яковлевич (RU) Макитрук Павел Михайлович (RU) Квасников Дмитрий Авенирович (RU)
Патентообладатели:
Федеральное Государственное унитарное предприятие "Государственный космический научно-производственный центр им. М.В. Хруничева" (RU)
Реферат

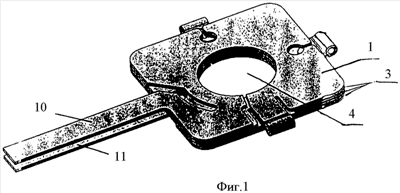

Изобретение относится к технологическому оборудованию для обработки давлением цилиндрических заготовок с использованием магнитных средств. Выполняют токопроводящую спираль в виде единой плоской заготовки, которую формируют с образованием контуров токопроводящих пластин. В каждой пластине между контуром и центральным отверстием выполняют отверстия и пазы так, чтобы условная линия токов проходила по всему контуру пластины. Крайние токопроводящие пластины оснащают токовыводами подключения, расположенными параллельно друг другу, а смежные соединяют перемычками с образованием токопровода. Перемычки в местах, равноудаленных от осей центральных отверстий, совпадающих между собой, сгибают по радиусу. Затем рабочие поверхности токопроводящих пластин электрически изолируют с перекрытием по их внутренним и внешним контурам и сжимают до соприкосновения. Приспособление содержит основание с закрепленной на нем платой с выемками для установки токопроводящей пластины, гибочный механизм, выполненный в виде связанной с рычагом шарнирно установленной на стойке основания полочки, имеющей выемку под токопроводящую пластину с перемычкой, и цилиндрического пальца, расположенного в зоне гиба перемычки токопроводящей пластины, имеющего ось, совпадающую с осью шарнира и перпендикулярную оси рычага, и диаметр, обеспечивающий изгиб перемычки по радиусу. Расширяются технологические возможности при уменьшении стоимости. 2 н.п. ф-лы, 4 ил.
