SU 593781 А, 25.02.1975. RU 2130352 C1, 25.05.1999. SU 468674 A1, 30.04.1975. US 3321946 A, 30.05.1967.
Имя заявителя:
Крутин Анатолий Федорович (RU), Потапов Валерий Тимофеевич (RU), Монахова Галина Алексеевна (RU)
Изобретатели:
Крутин Анатолий Федорович (RU) Потапов Валерий Тимофеевич (RU) Монахова Галина Алексеевна (RU)
Патентообладатели:
Крутин Анатолий Федорович (RU) Потапов Валерий Тимофеевич (RU) Монахова Галина Алексеевна (RU)
Реферат

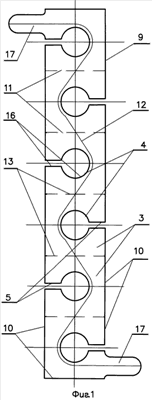

Изобретение относится к области машиностроения и может быть использовано при изготовлении индукторной оснастки, используемой при магнитно-импульсной обработке материалов. Получают электропроводящую спираль в виде набора пластин, каждую из которых выполняют с токопроводящим участком, центральным отверстием и радиальной щелью, располагают радиальные щели смежных пластин с поворотом на заданный угол вокруг оси центрального отверстия, электрически соединяют токопроводящие участки смежных пластин, расположенные с разных сторон от радиальных щелей. Набор пластин выполняют в единой плоской заготовке, в которой формируют контуры пластин и перемычки между смежными пластинами с образованием токопровода, условная линия токов которого зигзагообразно огибает центральное отверстие каждой из упомянутых пластин со стороны, противоположной радиальной щели, после чего сгибают заготовку в местах перемычек по линиям сгиба, равноудаленным от осей центральных отверстий до соприкосновения смежных пластин и совмещения их центральных осей. При этом соприкасающиеся поверхности смежных пластин электрически изолируют друг от друга с перекрытием по их внутренним и внешним контурам. Причем пластины механически скрепляют межу собой, а радиальные щели заполняют электроизоляционным материалом. Повышается технологичность и универсальность индукторов. 27 ил.
