НЕФЕДОВ А.В. Конструирование и изготовление штампов. - М.: Машиностроение, 1973, с.с.63-64, рис.46. RU 2336137 С2, 20.10.2008. RU 2165815 С1, 27.04.2001. US 4615204 А1, 07.10.1986. DE 19504649 С1, 22.08.1996.
Имя заявителя:
Открытое акционерное общество "АВТОВАЗ" (RU)
Изобретатели:
Ананченко Игорь Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "АВТОВАЗ" (RU)
Реферат

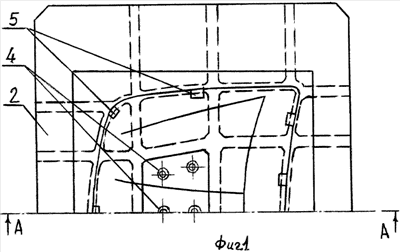

Изобретение относится к области обработки металлов давлением, а именно к листовой штамповке, и может быть использовано при вытяжке различных деталей из листовых материалов. Штамп содержит пуансон, установленный на внутреннем ползуне пресса, матрицу, прижим, подъемники и трубки для выхода воздуха. Штамп снабжен пневматическими присосками для удержания вытянутого перехода заготовки в матрице при обратном ходе внутреннего ползуна пресса. Пневматические присоски установлены неподвижно в пазах матрицы в наименее жестких и устойчивых зонах вытянутого перехода заготовки. Подъемники выполнены с суммарным усилием, превышающим усилие пневматических присосок, и ходом, равным 30-35 толщинам исходной заготовки. В результате обеспечивается повышение точности и качества лицевой поверхности вытягиваемых деталей, улучшение их жесткости и несущей способности и экономия листового проката. 1 з.п. ф-лы, 4 ил.
