НЕФЕДОВ А.В. Конструирование и изготовление штампов. - М.: Машиностроение, 1973, с.с.63-64, рис.46. RU 2336137 С2, 20.10.2008. RU 2165815 C1, 27.04.2001. US 4615204 A1, 07.10.1986. DE 19504649 C1, 22.08.1996.
Имя заявителя:
Открытое акционерное общество "АВТОВАЗ" (RU)
Изобретатели:
Ананченко Игорь Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "АВТОВАЗ" (RU)
Реферат

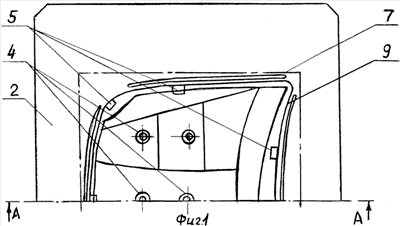

Изобретение относится к области обработки металлов давлением, а именно к листовой штамповке, и может быть использовано при вытяжке различных деталей из листовых материалов. Осуществляют загрузку заготовки в штамп, содержащий пуансон, матрицу, прижим, пневматические присоски, подъемники и трубки для удаления воздуха. Затем производят прижим и торможение периферийной части заготовки посредством матрицы и прижима при ходе наружного ползуна пресса вниз. Далее осуществляют воздействие на центральную часть заготовки усилием деформирования посредством пуансона при ходе внутреннего ползуна пресса вниз. Осуществляют обратный ход наружного и внутреннего ползунов пресса вверх и удаление вытянутого перехода заготовки. При осуществлении обратного хода внутреннего ползуна пресса вверх вытянутый переход заготовки удерживают в матрице посредством пневматических присосок. Упомянутые пневматические присоски неподвижно закреплены в матрице штампа в наименее устойчивых зонах вытянутого перехода заготовки и приводятся в действие от командоаппарата. Суммарное усилие подъемников в штампе превышает усилие пневматических присосок. В результате обеспечивается повышение точности и качества лицевой поверхности вытягиваемых деталей, улучшение их жесткости и несущей способности, а также экономия листового проката. 1 з.п. ф-лы, 4 ил.
