МОГИЛЬНЫЙ Н.И. Ротационная вытяжка оболочковых деталей на станках. - М.: Машиностроение, 1983, с.147. рис.9.6. SU 1558534 А1, 23.04.1990. RU 2311279 С1, 27.11.2007. RU 2297318 C1, 20.04.2007. DE 665083 С, 13.04.1940.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Мальцев Анатолий Юрьевич (RU) Афанасьев Борис Иванович (RU) Фомин Дмитрий Сергеевич (RU) Самойлов Николай Николаевич (RU) Тарасов Дмитрий Евгеньевич (RU) Бурцев Василий Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

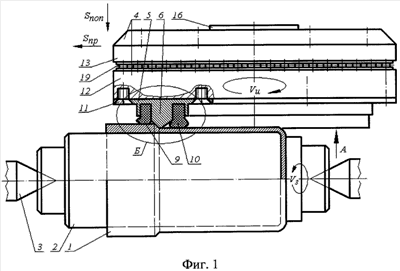

Изобретение относится к обработке металлов давлением, в частности к устройствам для ротационной вытяжки цилиндрических оболочек, полых изделий и давильной обработки. Давильный инструмент содержит корпус с давильным элементом в виде ролика с двойным конусом, имеющий заборную часть с передним углом и задний угол. При этом давильный элемент выполнен в форме диска, на торце которого расположен давильный ролик с упругими концентрическими кольцами, примыкающими к давильному ролику со сторон переднего и заднего углов. Причем давильный элемент закреплен на подвижной вращающейся части - роторе торцового асинхронного двигателя, который содержит статор с витым магнитопроводом, в пазах которого расположена m-фазная первичная обмотка, и ротор с витым магнитопроводом, в пазах которого расположена короткозамкнутая вторичная обмотка. Оси вращения давильного инструмента и обрабатываемой заготовки, установленной в центрах с возможностью независимого свободного вращения, передаваемого от вращающегося предлагаемого давильного инструмента за счет сил трения, расположены взаимно перпендикулярно. Расширяются технологические возможности ротационной вытяжки, повышается качество и производительность обработки. 4 ил.
