МОГИЛЬНЫЙ Н.И. Ротационная вытяжка оболочковых деталей на станках. - М.: Машиностроение, 1983, с.147, рис.9.6. RU 2212299 C1, 20.09.2003. RU 2277039 C1, 27.05.2006. DE 3843211 A, 28.06.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Мальцев Анатолий Юрьевич (RU) Афанасьев Борис Иванович (RU) Фомин Дмитрий Сергеевич (RU) Самойлов Николай Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

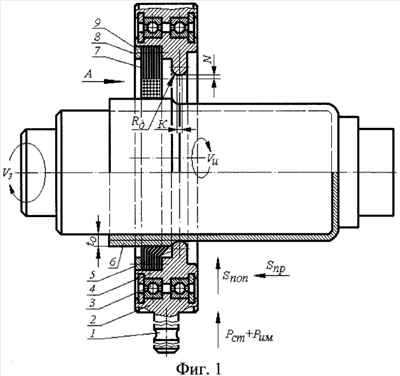

Изобретение относится к обработке металлов давлением, в частности, ротационной вытяжке и давильной обработке оболочек. Давильный инструмент содержит волновод и воздействующий на него боек, связанный с генератором механических импульсов. Причем волновод выполнен в виде охватывающего заготовку давильного кольца с внутренней скругленной рабочей поверхностью и игольчатой частью, набранной из пучков ворса из металлической проволоки с возможностью регулирования жесткости и с внутренним диаметром, меньшим чем внутренний диаметр скругленной рабочей поверхности на величину двойного натяга. Причем давильное кольцо подвижно установлено в корпусе посредством радиальных подшипников, расположенных на периферии кольца с возможностью сообщения кольцу деформирующей силы со статической и динамической составляющими. Расширяются технологические возможности, повышается качество и производительность обработки. 3 ил.
