МОГИЛЬНЫЙ Н.И. Ротационная вытяжка оболочковых деталей на станках. - М.: Машиностроение, 1983, с.147, рис.9.6. SU 1558534 А, 23.04.1990. RU 2212299 C1, 20.09.2003. RU 2277039 C1, 27.05.2006. DE 3843211 А, 28.06.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Мальцев Анатолий Юрьевич (RU) Афанасьев Борис Иванович (RU) Самойлов Николай Николаевич (RU) Фомин Дмитрий Сергеевич (RU) Тарасов Дмитрий Евгеньевич (RU) Бурцев Василий Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

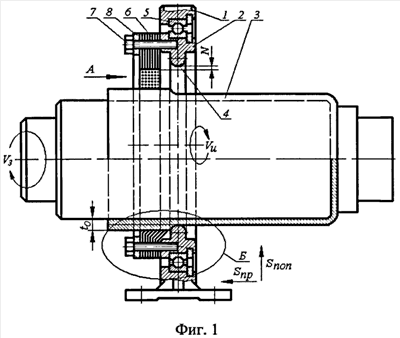

Изобретение относится к обработке металлов давлением, в частности давильной охватывающей обработке полых изделий. Деформирующему инструменту, содержащему установленный в корпусе давильный элемент, сообщают поперечную подачу для врезания и продольную подачу относительно собственной продольной оси, а заготовке - вращательное движение. Используют давильный элемент, выполненный в виде кольца с внутренней скругленной рабочей поверхностью, охватывающего обрабатываемую заготовку. При этом кольцо наружной периферийной поверхностью устанавливают на подшипнике качения в отверстии корпуса с возможностью свободного вращения. Причем на торце давильного кольца закрепляют игольчатое кольцо, набранное из пучков ворса из металлической проволоки, расположенных радиально, с возможностью регулирования жесткости и с внутренним диаметром, меньшим чем внутренний диаметр рабочей поверхности выше упомянутого давильного кольца на величину двойного натяга. Расширяются технологические возможности, повышается качество и производительность обработки. 4 ил.
