МОГИЛЬНЫЙ Н.И. Ротационная вытяжка оболочковых деталей на станках. - М.: Машиностроение, 1983, с.147, рис.9.6. SU 1558534 A, 23.04.1990. RU 2212299 C1, 20.09.2003. RU 2277039 C1, 27.05.2006. DE 3843211 A, 28.06.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Мальцев Анатолий Юрьевич (RU) Афанасьев Борис Иванович (RU) Фомин Дмитрий Сергеевич (RU) Самойлов Николай Николаевич (RU) Тарасов Дмитрий Евгеньевич (RU) Бурцев Василий Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

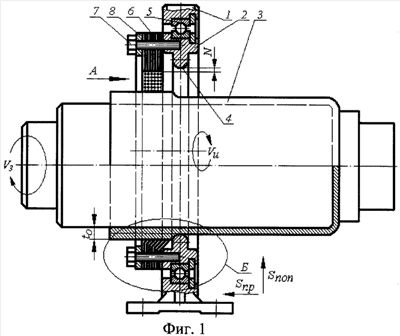

Изобретение относится к обработке металлов давлением, в частности к инструменту для ротационной вытяжки оболочек и давильной обработки. Давильный охватывающий инструмент содержит установленный в корпусе давильный элемент, выполненный в виде кольца, которое охватывает обрабатываемую заготовку, с внутренней скругленной рабочей поверхностью. При этом кольцо наружной периферийной поверхностью установлено на подшипнике качения в отверстии корпуса с возможностью свободного вращения. Причем на торце давильного кольца закреплено игольчатое кольцо, набранное из пучков ворса из металлической проволоки, с возможностью регулирования жесткости и с внутренним диаметром, меньшим, чем внутренний диаметр рабочей поверхности давильного кольца на величину двойного натяга. Расширяются технологические возможности, повышается качество и производительность обработки. 4 ил.
