SU 1648604 A, 15.05.1991. RU 2212299 C1, 20.09.2003. RU 2277039 C1, 27.05.2006. DE 3843211 A, 28.06.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Мальцев Анатолий Юрьевич (RU) Афанасьев Борис Иванович (RU) Тарасов Дмитрий Евгеньевич (RU) Фомин Дмитрий Сергеевич (RU) Зайцев Алексей Иванович (RU) Бородин Михаил Вячеславович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

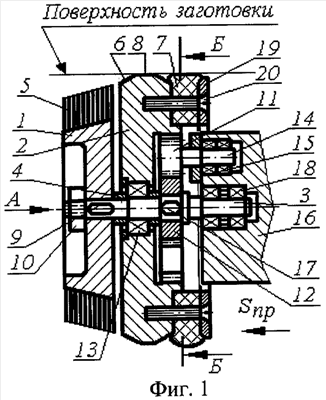

Изобретение относится к обработке металлов давлением, в частности для ротационного выглаживания заготовок. Два давильных ролика посажены на центральный вал, при этом ролики разделены между собой дистанционным кольцом. Один из роликов имеет заходный участок с игольчатой периферийной поверхностью из пучков ворса из металлической проволоки с определенным передним углом, жестко установлен на центральном валу с возможностью принудительного вращения от второго ролика посредством планетарной зубчатой передачи, состоящей из принадлежащего второму ролику охватывающего колеса с внутренним зубчатым венцом, свободно посаженного на подшипники на центральном валу, сателлита, входящего в зацепление с охватывающим колесом, посаженным на свободно вращающуюся ось, установленную на подшипниках на оправке. Имеется центральное колесо, жестко посаженное на вышеупомянутый центральный вал, имеющий возможность свободного вращения на подшипниках на оправке. При этом ролики имеют возможность вращения в противоположном направлении, а второй ролик имеет обжимной участок под определенным углом, калибрующий поясок и проглаживающий участок в виде кольца из полимерного материала, установленного с помощью шайбы и винтов. Расширяются технологические возможности, повышаются качество и производительность. 5 ил.
