| УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБ С ВИНТОВЫМИ ГОФРАМИ |  |
Номер публикации патента: 2168384 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21D015/04 | | Аналоги изобретения: | RU 2050213 C1, 30.12.1995. SU 105793, 15.05.1957. SU 1282935 А1, 15.01.1987. CH 502852, 31.03.1971. DE 1703828, 01.02.1973. GB 1311445, 28.03.1973. GB 2213748 A, 23.08.1989. |
| Имя заявителя: | Лыткин Игорь Никитич | | Изобретатели: | Лыткин И.Н.
Кошелева Е.Ю.
Шляхин А.Н.
Мишулин А.А.
Грунин Н.Н. | | Патентообладатели: | Лыткин Игорь Никитич
Кошелева Елена Юрьевна
Шляхин Александр Николаевич
Мишулин Аристоник Александрович
Грунин Николай Николаевич |
Реферат | |

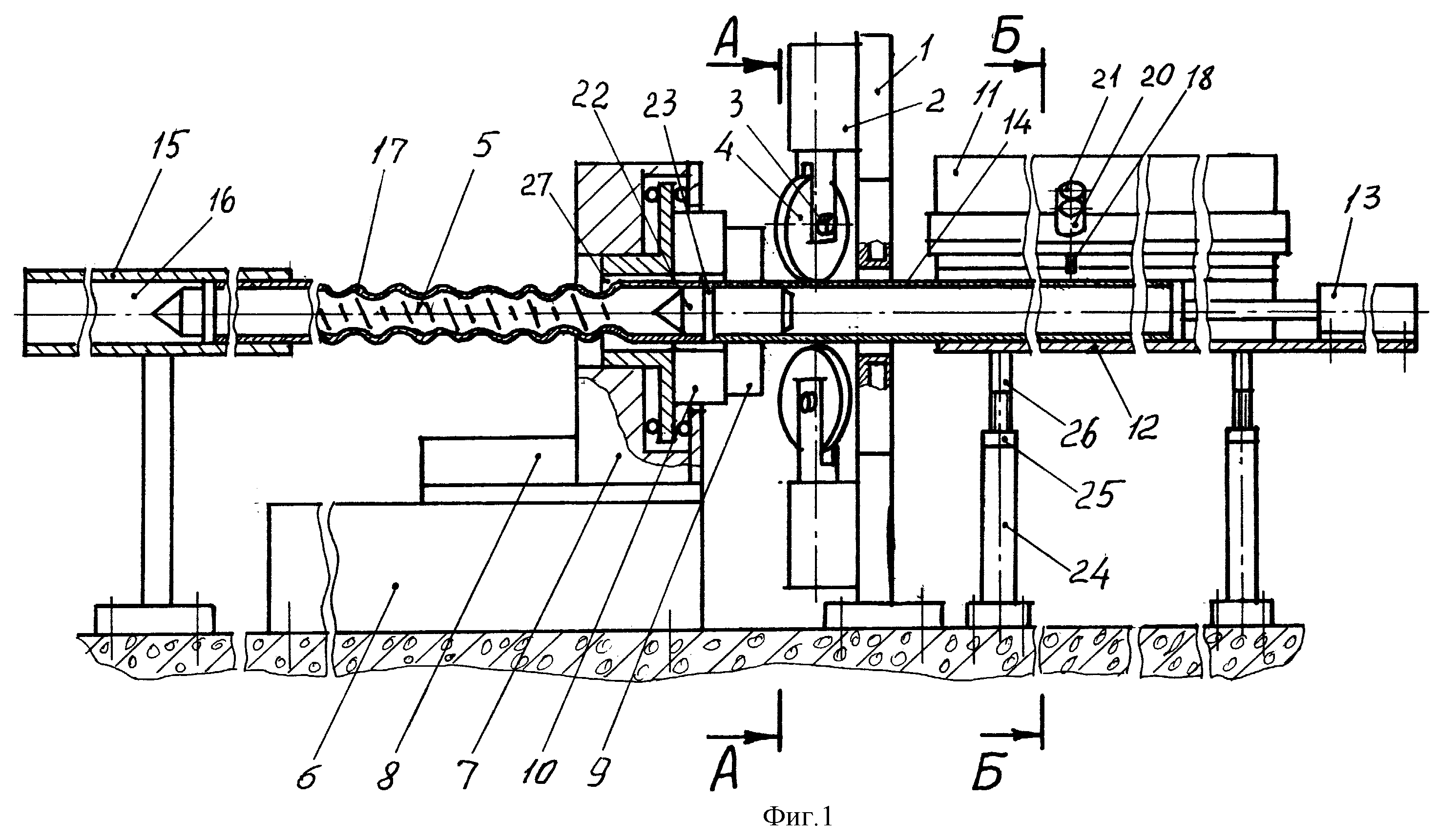

Использование: в обработке металлов давлением при изготовлении труб с винтовыми гофрами. Сущность изобретения: устройство содержит установленные в корпусе и размещенные вокруг оси устройства и под углом к ней с возможностью вращения вокруг своих осей формообразующие ролики и узел рабочего перемещения трубы, узел загрузки, выполненный в виде накопителя с возможностью размещения в нем не менее одной трубы и поштучного совмещения оси каждой трубы с осью устройства и перемещения трубы вдоль указанной оси и лотка, узел выгрузки, выполненный с возможностью перемещения трубы вдоль оси устройства за пределы узла рабочего перемещения трубы, который выполнен в виде установленного на станине с возможностью перемещения вдоль оси устройства ползуна с приводом его перемещения и установленного на ползуне с возможностью вращения вокруг оси устройства захвата с приводом его закрытия-открытия. Корпус с формообразующими роликами установлен неподвижно относительно станины, а формообразующие ролики имеют приводные механизмы радиального перемещения и фиксации роликов относительно оси устройства. Накопитель выполнен в виде плиты и по меньшей мере двух фиксаторов с приводами их перемещения, а лоток выполнен в виде направляющей и установлен с возможностью вертикального перемещения. Узел загрузки имеет оправку в виде стержня, а узел рабочего перемещения трубы - сквозную внутреннюю полость и установлен с возможностью перемещения. Устройство повышает производительность, уменьшает трудозатраты и расширяет технологические возможности. 13 з.п. ф-лы, 3 ил.
|
