SU 1022765 А, 15.06.1983. RU 2284238 С1, 14.03.2005. SU 1824781 A1, 10.08.1996. US 4981744 A1, 01.01.1991.
Имя заявителя:
Дубровский Евгений Владимирович (RU)
Изобретатели:
Дубровский Евгений Владимирович (RU)
Патентообладатели:
Дубровский Евгений Владимирович (RU)
Реферат

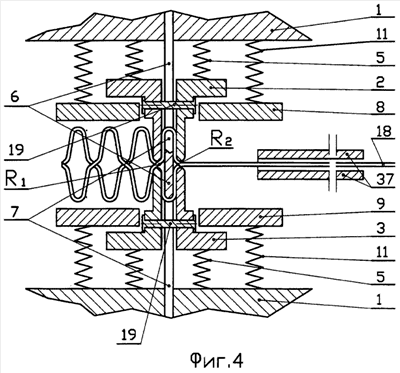

Изобретение относится к области обработки металлов давлением, в частности к оснастке для гофрирования ленточного материала. Устройство содержит установленные на общем основании и связанные с приводом возвратно-поступательный механизм подачи ленты с подающей рамкой, соединенный с механизмом регулировки шага ребер гофров, штамповый блок гофрирования с матрицами в виде пластин и пуансонами в виде гребенок, связанный с механизмом регулировки высоты гофров и механизмами его возвратно-поступательного перемещения в плоскости, перпендикулярной как к направлению движения исходной ленты, так и к направлению движения штампового блока вдоль колонок. При этом каждая матрица выполнена из двух смежных частей с сечением каждой части в виде полки уголка переменного сечения определенной толщины. Смежные матрицы в каждой плите установлены зеркально противоположно и соединены заклепками с определенным зазором и шагом расположения заклепок. На общем основании перед и за механизмом регулировки подачи ленты установлены два одинаковых блока механизмов, каждый из которых состоит из расположенных один под другим механизмов регулируемой фиксированной установки ленты в зависимости от ширины ленты и регулируемого возвратно-поступательного перемещения механизма регулируемой фиксированной установки в направлении, перпендикулярном направлению движения лент. Между упомянутыми блоками установлен механизм постоянного торможения ленты. Повышается стойкость матриц и качество гофрированных лент. 2 з.п. ф-лы, 7 ил.
