| УСТРОЙСТВО ДЛЯ ГИБКИ ТРУБ |  |
Номер публикации патента: 2174885 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21D009/03 | | Аналоги изобретения: | SU 1433546 A1, 30.10.1988. SU 44109, 31.08.1935. SU 940918, 07.07.1982. US 4315423, 16.02.1982. FR 2417351, 19.10.1979. |
| Имя заявителя: | Общество с ограниченной ответственностью "Промышленные инвестиции" | | Изобретатели: | Галло П.Ф. | | Патентообладатели: | Общество с ограниченной ответственностью "Промышленные инвестиции" |
Реферат | |

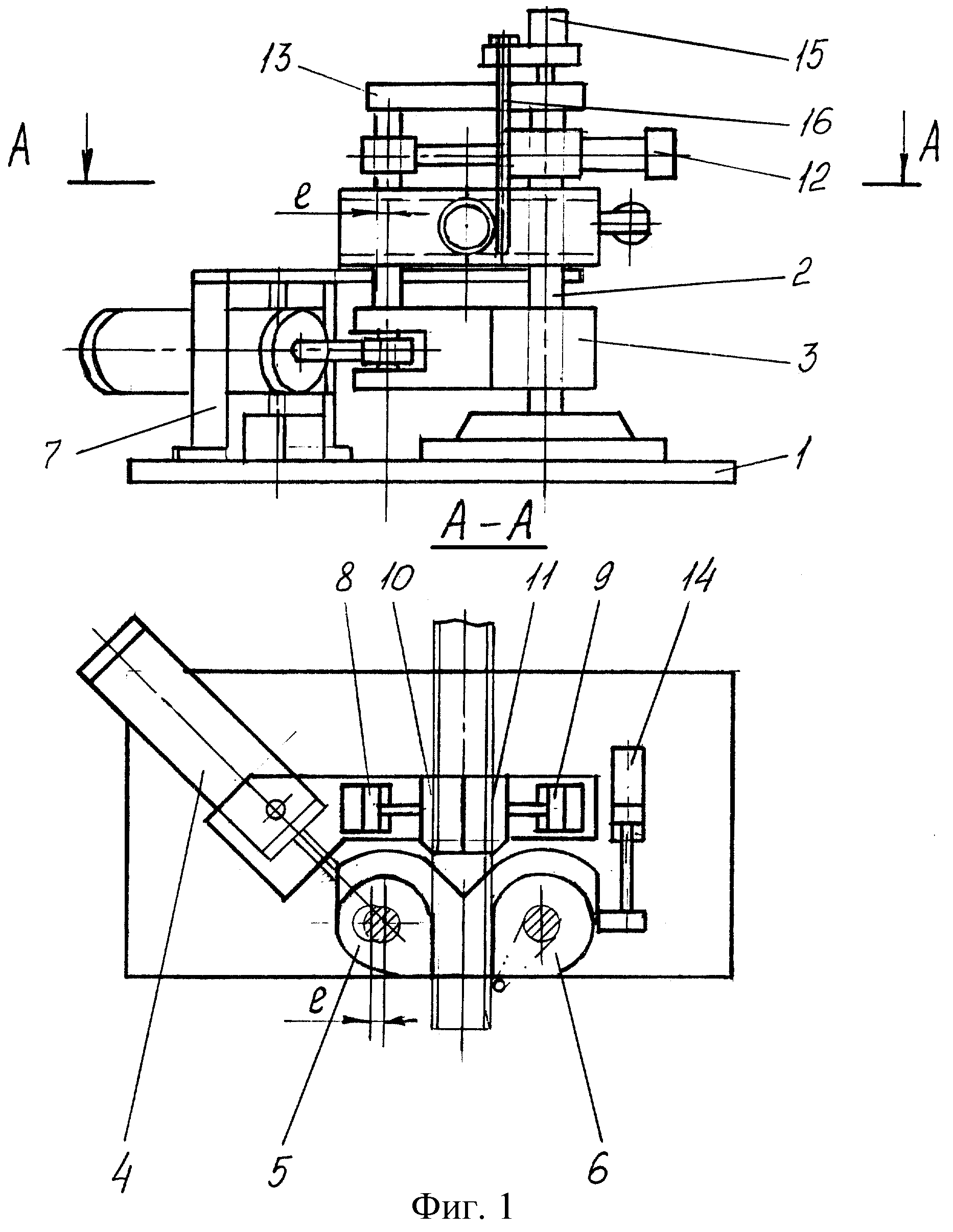

Изобретение относится к обработке металлов давлением и может быть использовано для изготовления гнутых тонкостенных, в том числе многоколенных труб с изменением плоскостей гибов, где недопустимо образование гофров при изгибе, а также где необходимо сохранить геометрию изгибаемой трубы в поперечных сечениях изгиба при высокой крутизне изгиба. Механизм гиба с гибочной оправкой состоит из соединенных гибкой связью подвижных элементов в виде шаров и упругого элемента, закрепленных на переднем конце стержня. В устройстве для гибких тонкостенных труб, имеющем привод механизма гиба и привод гибочной оправки, привод последней выполнен с возможностью возвратно-поступательного движения оправки, а гибочная оправка имеет втулки, помещенные между соседними шарами, каждая из которых содержит два сферических элемента - углубления в виде ложементов для разнесения шаров, выполненные на ее диаметрально противоположных торцах, причем профиль боковой стороны втулки выполнен в виде сопряженных линий, расходящихся под углом в сторону ложементов, заданных из условия возможности касания шаровыми поверхностями по внутренней стенке внутреннего радиуса изгиба трубы, исключая касания втулки данной рабочей поверхности. Кроме того, заявляется вариант устройства для гибки тонкостенных труб, в котором привод гибочной оправки выполнен в виде гидроцилиндра, расположенного соосно механизму гиба на противоположном конце стержня, на котором закреплена гибочная оправка. Изобретение обеспечивает качественную гибку при малых радиусах гиба для тонкостенных труб, сохраняя геометрию трубы в поперечных сечениях с возможностью выполнения крутоизогнутых участков. 1 з.п. ф-лы, 6 ил.
|
