RU 2076009 C1, 27.03.1997. RU 20267 U1, 27.10.2001. SU 1708471 A1, 30.01.1992. FR 2321345 A, 22.04.1977.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное объединение "ТЕХНОМАШ" (RU)
Изобретатели:
Вайцехович Сергей Михайлович (RU) Корнилов Виталий Александрович (RU) Кривенко Георгий Георгиевич (RU) Шубин Игорь Владимирович (RU) Богайчук Владислав Станиславович (RU) Степанов Леонид Сергеевич (RU) Войцехович Дмитрий Сергеевич (RU) Смирнов Анатолий Николаевич (RU) Литвинчук Андрей Юрьевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное объединение "ТЕХНОМАШ" (RU)
Реферат

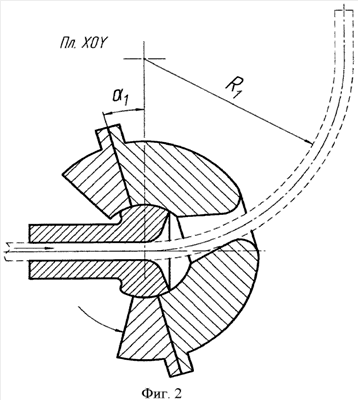

Группа изобретений относится к обработке металлов давлением, в частности к трубогибочному производству, и может быть использована для изготовления труб многоколенной пространственной формы, в том числе с переменными радиусами изгиба. Гибку трубной заготовки проводят ее осевым перемещением и одновременным поворотом гибочного элемента гибочной головки из исходного положения на угол, обеспечивающий заданный радиус гиба трубной заготовки. Далее гибочный элемент поворачивают в исходное положение. Гибку следующего колена производят поворотом гибочного элемента гибочной головки. Способ гибки осуществляют на станке, содержащем устройство осевой подачи трубной заготовки, расположенное между упорным устройством и гибочной головкой и оснащенное механизмом фиксации трубной заготовки. Гибочная головка выполнена в виде планшайбы с приводом ее поворота, в планшайбе установлена труба для проталкивания трубной заготовки, имеющая утолщение сферической формы на конце. Гибочный элемент выполнен в виде обоймы с отверстием для прохода трубной заготовки, внутренняя поверхность обоймы выполнена в виде сферы, образующей со сферической поверхностью трубы сферический шарнир, причем гибочный элемент оснащен приводом его поворота на сферической поверхности трубы, выполненным в виде шарнирно установленных на планшайбе гидроцилиндров, штоки которых шарнирно соединены с гибочным элементом. Расширяются технологические возможности. 2 н.п. ф-лы, 7 ил.
