SU 1009562 A1, 07.04.1983. SU 1696044 A1, 07.12.1991. RU 2189291 C2, 20.09.2002. RU 33338 U1, 20.10.2003. GB 2139534 A, 14.11.1984.
Имя заявителя:
Рубцов Владимир Иванович (RU), Рощупкин Василий Иванович (RU)
Изобретатели:
Рубцов Владимир Иванович (RU) Рощупкин Василий Иванович (RU)
Патентообладатели:
Рубцов Владимир Иванович (RU) Рощупкин Василий Иванович (RU)
Реферат

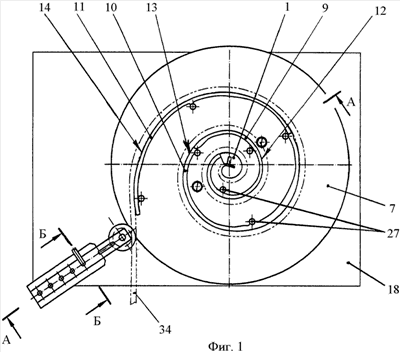

Изобретение относится к обработке металлов давлением и может быть использовано для гибки профильных труб. Осуществляют изгибание заготовки последовательно по участкам в гибочном устройстве. При этом перед гибкой две противоположные стороны заготовки прокатывают вовнутрь до заданной глубины и конфигурации. Затем изгибаемый конец ее сплющивают по непрокатанным сторонам, вставляют в паз гибочного устройства и осуществляют гибку по непрокатанным сторонам. Для гибки используют устройство, содержащее шаблон с рабочей поверхностью и пазом для установки заготовки, вспомогательные шаблоны с рабочими поверхностями, гибочный элемент на оси. Шаблон закреплен на планшайбе, имеющей отверстия для последовательной установки друг за другом вспомогательных шаблонов. Гибочный элемент зафиксирован относительно оси от поворота фиксатором и установлен над планшайбой с возможностью регулирования планки в продольном направлении в направляющей, закрепленной на станине. В стенке паза шаблона вмонтирован пуансон-фиксатор с острой кромкой для фиксации заготовки. Повышаются производительность и качество получаемых изделий. 2 н.п. ф-лы, 18 ил.
