СПОСОБ ЗАГИБАНИЯ КРОМОЧНЫХ ПОЛОС ФОРМУЕМОГО В ШЛИЦЕВУЮ ТРУБУ ЛИСТА И ЗАГИБОЧНЫЙ ПРЕСС ДЛЯ ОСУЩЕСТВЛЕНИЯ ЭТОГО СПОСОБА

Номер публикации патента: 2447960

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2009137364/02

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B21D005/01
Аналоги изобретения:	DE 102004050784 В3, 24.05.2006. SU 210807 A1, 13.09.1972. SU 1660790 A1, 07.07.1991. SU 594885 A3, 25.02.1978. RU 2150343 C1, 10.06.2000.

Имя заявителя:	ЮРОПАЙП ГМБХ (DE)
Изобретатели:	ГРОСС-ВЕГЕ Др. Йоханнес (DE) САВИТЦКИ Др. Манфред (DE) ОСТЕРЛАЙН Лудвиг (DE) НОЙЕНХАН Др. Ян (DE) ЛЕНУК Манфред (DE)
Патентообладатели:	ЮРОПАЙП ГМБХ (DE)
Приоритетные данные:	09.03.2007 DE 102007012316.9

Реферат

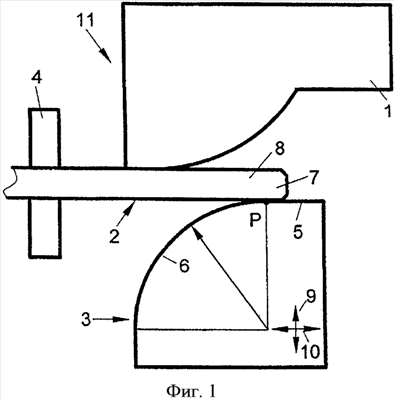

Способ загибания плоского листа используется для формовки шлицевой трубы в загибочном прессе. Верхний штамп сконтурирован соответственно образующемуся контуру. Нижний штамп расположен противоположно верхнему с возможностью вертикального перемещения. В одном рабочем шаге сгибают кромочную полосу неподвижно в раме пресса зажатого листа до желаемого кромочного контура. Причем уже с началом процесса загибки рабочая поверхность нижнего штампа, вступающая в контакт с нижней стороной кромочной полосы, прилегает плоскостно по теории прессования Герца. Предотвращается образование «верхних краев» и их смятие. 2 н. и 8 з.п. ф-лы, 2 ил.
