SU 1532122 А1, 30.12.1989. RU 2006314 С1, 30.01.1994. SU 1683837 А1, 15.10.1991. SU 1299646 А1, 30.03.1987. WO 02/43886 А1, 06.06.2002.
Имя заявителя:
ОРТИК 3Ди ЭЙБИ (SE)
Изобретатели:
ИНГВАРССОН Ларс (SE)
Патентообладатели:
ОРТИК 3Ди ЭЙБИ (SE)
Приоритетные данные:
28.04.2005 SE 0500954-3
Реферат

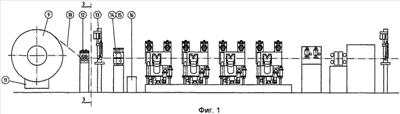

Изобретение относится к области обработки металлов давлением, в частности к формированию изогнутого и/или скрученного профилей, поперечное сечение которых изменяется по их длине на производственной линии. Плоскую металлическую ленту разматывают с катушки. Причем в линии используются устройства для отрезания краев ленты и ряд листогибочных роликовых устройств, которые могут быть смещены независимо друг от друга в поперечном направлении по отношению к ленте. Устройства отрезания краев ленты и листогибочные роликовые устройства имеют независимое управление. Сформированный профиль подвергают изгибу в секции формирования изгиба, которая является частью производственной линии и содержит пары валков, которыми можно управлять для проката боковых стенок профиля таким образом, что они утончаются, и в результате профиль изгибается или скручивается в процессе формирования. Парами валков, а также поперечным смещением и поворотом листогибочных роликовых устройств управляет одна и та же программа таким образом, что пары валков отслеживают стенки профиля, так что линия между осями валков в одной паре всегда удерживается перпендикулярной прокатываемой поверхности. Повышается экономичность производства. 2 н. и 5 з.п. ф-лы, 15 ил.
