ЕР 1339508 А1, 03.09.2003. RU 2006315 С1, 30.01.1994. SU 1726086 А1, 15.12.1992. RU 2056189 С1, 20.03.1986.
Имя заявителя:
ОРТИК 3Ди ЭЙБИ (SE)
Изобретатели:
ИНГВАРССОН Ларс (SE)
Патентообладатели:
ОРТИК 3Ди ЭЙБИ (SE)
Приоритетные данные:
11.07.2005 SE 0501650-6
Реферат

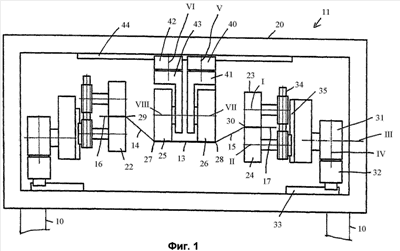

Изобретение относится к области обработки металлов давлением, в частности к изготовлению балки со шляповидным профилем, поперечное сечение которого изменяется по его длине. Последовательно формируют из плоской металлической полосы балку с использованием профилегибочной машины с несколькими формирующими устройствами. Формирующие устройства имеют пару прижимных роликов для формирования каждого бокового фланца и опорные ролики - для центрального фланца. При осуществлении операции формирования пары прижимных роликов имеют возможность горизонтального и вертикального перемещения. Опорные ролики могут перемещаться вертикально и индивидуально в поперечном направлении. Все четыре угла шляповидной балки формируют одновременно, благодаря чему углы загибают на периферийные края прижимных роликов и опорных роликов. Могут вращаться не только оси пар прижимных роликов, но также и опорных роликов для обеспечения соответствия формируемым углам. Расширяются технологические возможности. 2 н. и 9 з.п. ф-лы, 4 ил.
