SU 205791 A1, 02.10.1967. SU 1754236 A1, 15.08.1992. SU 1315045 A1, 07.06.1987. US 2495387 A, 24.01.1950.
Имя заявителя:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Изобретатели:
Бодяев Юрий Алексеевич (RU) Корнилов Владимир Леонидович (RU) Архандеев Александр Вадимирович (RU) Антипанов Вадим Григорьевич (RU)
Патентообладатели:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Реферат

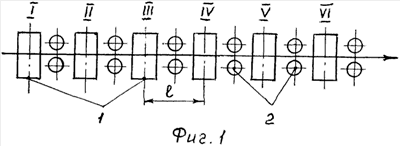

Изобретение относится к обработке металлов давлением, в частности к оборудованию для формовки труб треугольного поперечного сечения из сварных круглых. Стан содержит приводные клети дуо с калиброванными валками и вертикальными роликами в межклетевых промежутках. Верхние валки всех формующих клетей выполнены с угловым врезом на бочке, симметричным относительно средней линии калибра, и с прямолинейными наклонными образующими с заданным углом между ними. Величина угла зависит от местоположения калибра по ходу формовки. Бочки всех нижних валков выполнены с прямолинейной образующей. Расстояние между клетями зависит от параметров формуемых труб и может составлять 56 величин максимальной высоты вреза на верхнем валке последней клети. Изобретение позволяет получать качественные трубы треугольного поперечного сечения с минимальными производственными затратами, обусловленными простотой конструкции стана и его обслуживанием. 1 з.п. ф-лы, 2 ил.
