ПРОФИЛЕГИБОЧНЫЙ СТАН ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБ С ФАЛЬЦЕВЫМ ШВОМ

Номер публикации патента: 2181313

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000115175/02		Получить полное описание патента

Реферат

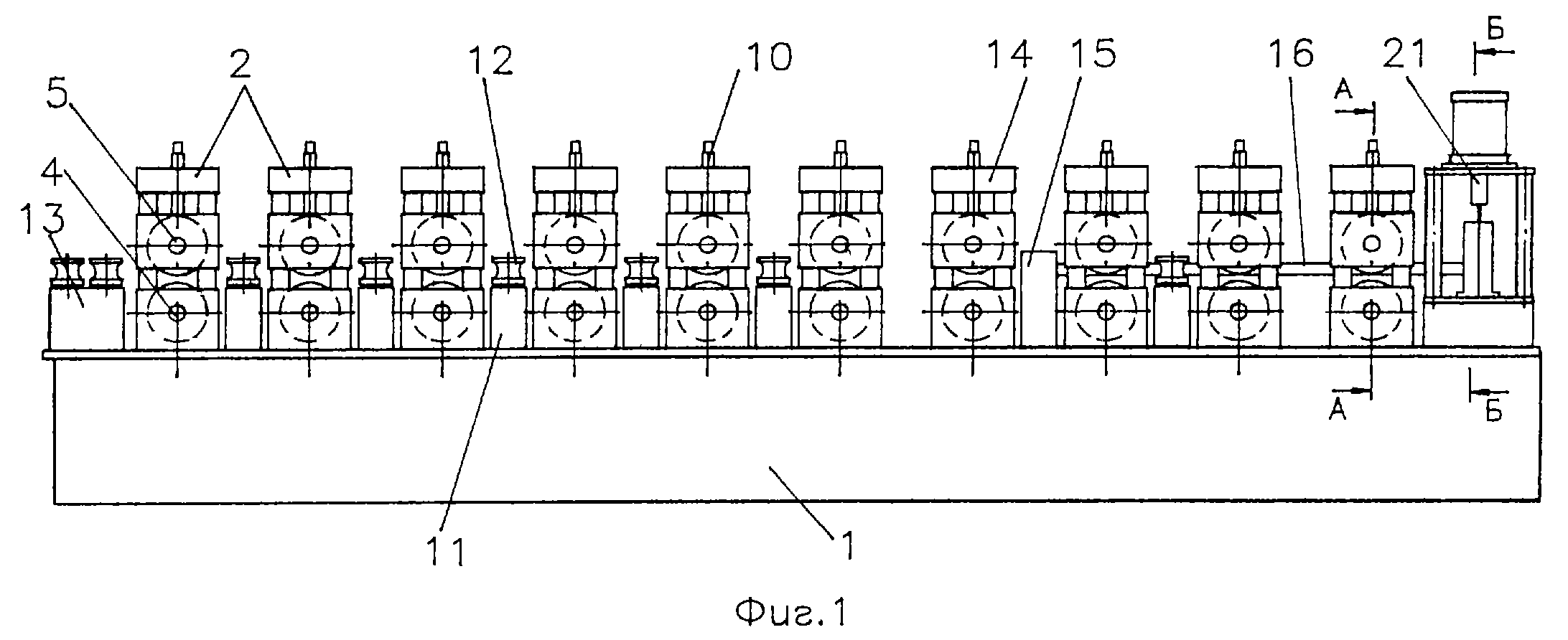

Изобретение может быть использовано при производстве гнутых профилей закрытого типа, преимущественно замкнутых труб с фальцевым швом. За последней формующей клетью стана размещено отрезное устройство для разделения изготавливаемых труб. Оно содержит входную и выходную режущие полуматрицы с отверстиями. Оправка держателя выполнена в виде рабочего стержня с цилиндрическим наконечником на конце. Наконечник установлен в отверстии входной режущей полуматрицы с размещением его торца в одной плоскости с режущей гранью полуматрицы. Отрезное устройство выполнено в виде разъемного суппорта с двумя взаимно перпендикулярными пазами в плоскости разъема, перпендикулярной продольной оси профиля. В пазах установлены два приводных ножа-пуансона с возможностью перемещения вдоль пазов. Привод вращения рабочих валов выполнен в виде цепных передач. В последней клети стана нижний и верхний рабочие валы кинематически связаны между собой шестернями. За счет прокатки трубы из рулонной ленты и разделения прокатываемой трубы на мерные длины в линии стана достигается снижение трудоемкости изготовления труб и увеличение производительности стана, а также повышение качества концевых участков труб. 2 з.п. ф-лы, 11 ил.
