| МАШИНА ДЛЯ ПРАВКИ ЛИСТОВОГО ПРОКАТА |  |
Номер публикации патента: 2179901 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21D001/02 | | Аналоги изобретения: | RU 2100116 C1, 27.12.1997. SU 204287, 19.01.1968. SU 304999, 27.09.1971. US 3501935, 24.03.1970. DE 1924716 A, 30.11.1978. |
| Имя заявителя: | Открытое акционерное общество "Уральский завод тяжелого машиностроения" | | Изобретатели: | Попиченко А.М.
Быков В.А. | | Патентообладатели: | Открытое акционерное общество "Уральский завод тяжелого машиностроения" |
Реферат | |

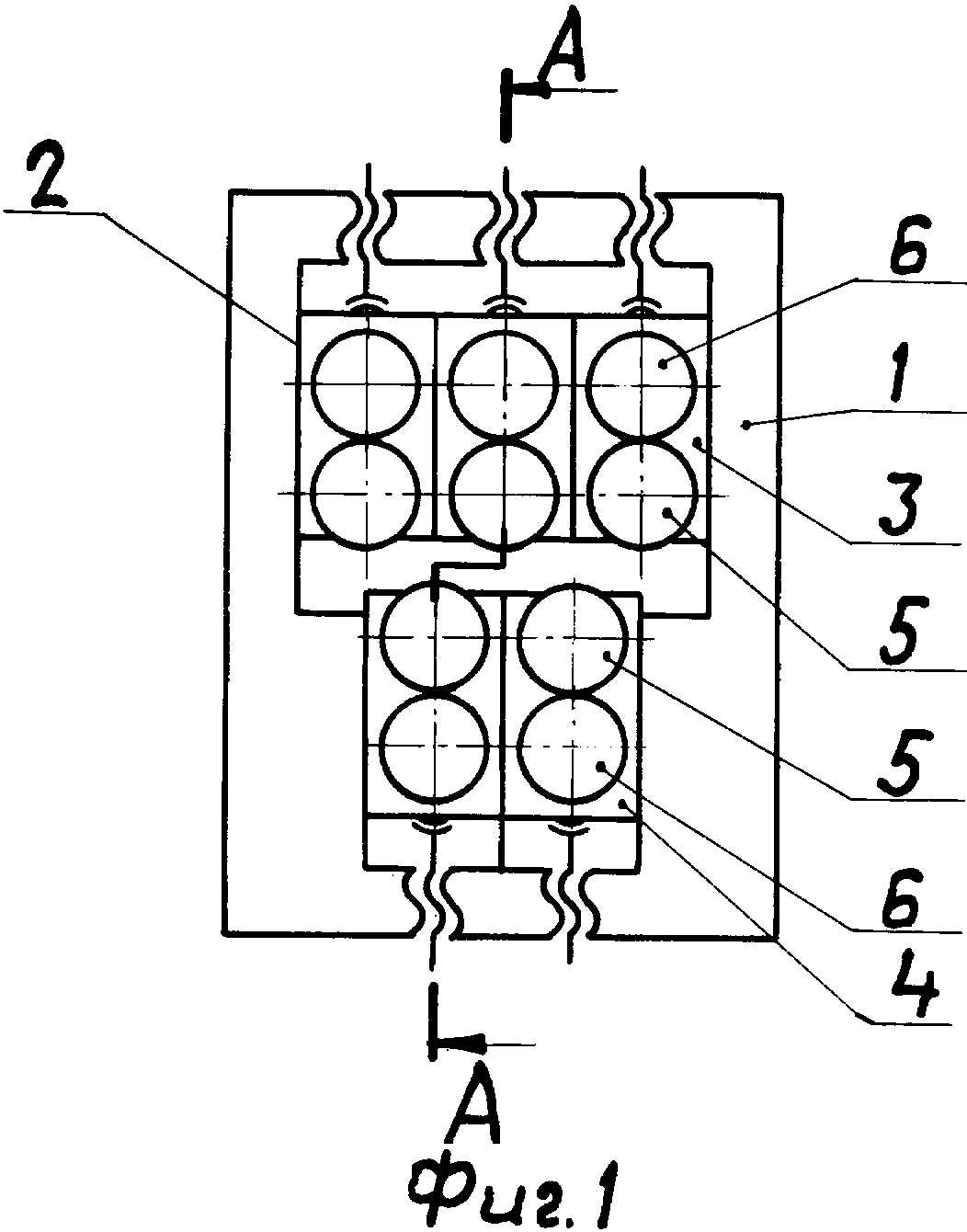

Изобретение относится к прокатному оборудованию, в частности к роликовым машинам для правки листового проката. Машина для правки листового проката состоит из станины, в направляющих которой с возможностью вертикального перемещения смонтированы верхняя и нижняя П-образные рамы с рабочими роликами и взаимодействующими с ними опорными роликами. Подшипники опорных роликов шарнирно закреплены на концах промежуточных балок, которые в своей средней части шарнирно связаны со станиной через регулировочный винт. Верхняя рама в своей средней части шарнирно связана с уравновешивающим гидроцилиндром, установленным на верхней поперечине станины. Каждый рабочий ролик установлен с возможностью свободного опирания по меньшей мере на два опорных ролика. Воздействие изгибающих моментов на рабочие ролики исключается. 2 ил.
|
