Родинков С.В. и др. Реконструкция оборудования входного участка непрерывного стана Тандем-1000. Тяжелое машиностроение, 2008, 5, с.22-24. SU 948483 А1, 07.08.1982. FR 2187437 A1, 18.01.1974. WO 2006103051 A1, 05.10.2006.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Родинков Сергей Васильевич (RU) Аксёнов Виталий Семёнович (RU) Хажилин Юрий Эдуардович (RU) Соломичев Николай Викторович (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

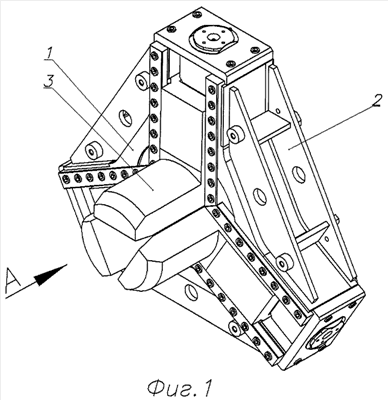

Изобретение относится к области прокатного производства, а именно к устройствам для размотки и намотки рулонного материала, и может быть использовано в прокатных станах, линиях продольной резки полосы. Устройство содержит приводной барабан с планшайбой. На планшайбе с возможностью радиального перемещения винтовыми парами по выполненным на планшайбе направляющим смонтированы сегменты. На каждом из сегментов выполнен радиально расположенный направляющий элемент в виде прямоугольной призмы, снабженной опорными планками, закрепленными на плоскостях, выполненных вдоль радиально расположенных ребер призмы под углом 45° относительно боковых ее граней. На направляющих планшайбы размещены съемные прижимные регулировочные планки, установленные с возможностью взаимодействия с передними опорными элементами радиальной части сегмента. Изобретение позволяет расширить эксплуатационные возможности путем одновременной регулировки вертикальных и горизонтальных зазоров в направляющих планшайбы, улучшить ремонтопригодность конструкции ввиду упрощенного монтажа и демонтажа планок и их отдельной от планшайбы обработки на металлообрабатывающих станках, а также уменьшить трудоемкость изготовления устройства за счет удаления операции наплавки дорожек скольжения и последующей их механической обработки в планшайбе, имеющей значительные габариты. 3 ил.
