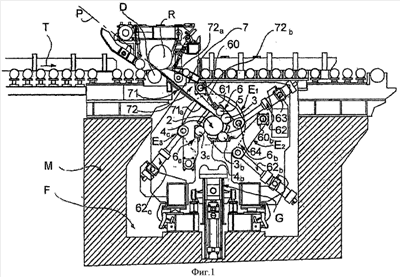

Изобретение относится к оборудованию для намотки стальной ленты на барабан в виде рулона после горячей прокатки. Барабан приводится во вращение вокруг своей оси с помощью намоточного узла, содержащего валок (3) для прижима ленты (1) ее внутренней поверхностью (11) к барабану (2), средства (62) подачи валка (3) на барабан (2) и изгибающую пластину (4), имеющую изогнутую поверхность (40) для направления движения ленты (1) по наружной поверхности (20) барабана (2). Прижимной валок (3) установлен с возможностью вращения на подвижной несущей стойке (6), на которую опирается, по меньшей мере, один гидроцилиндр (62), являющийся средством подачи и создающий регулируемое усилие прижатия ленты (1) прижимным валком (3) к барабану. На стойке (6) установлены непосредственно над прижимным валком (3) дополнительный валок (5), к которому прилегает лента (1) с учетом предусмотренного изгибания ленты (1) над прижимным валком (3). Прижимной (3) и дополнительный (5) валки приводятся во вращение таким образом, чтобы на наружную поверхность (12) ленты (1) воздействовало усилие протягивания под действием трения, которое суммируется с усилием барабана (2), прикладываемым к внутренней поверхности (11). Изобретение позволяет увеличить энергию протягивания и изгибания в нижнем направлении, сообщаемую ленте трением, что обеспечивает намотку ленты толщиной 25 мм. 2 н. и 15 з.п. ф-лы, 5 ил.
