| РАЗМАТЫВАТЕЛЬ ПРОФИЛЕГИБОЧНОГО АГРЕГАТА |  |
Номер публикации патента: 2183524 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21C047/18 | | Аналоги изобретения: | ДАВЫДОВ В.И. и др. Производство гнутых тонкостенных профилей. - М.: Металлургиздат, 1959, с.48. FR 2258230, 18.08.1975. RU 2068314 С1, 27.10.1996. ЕР 0909596, 21.04.1999. |
| Имя заявителя: | Открытое акционерное общество "Магнитогорский металлургический комбинат" | | Изобретатели: | Антипанов В.Г.
Карпов Е.В.
Ушаков А.А.
Корнилов В.Л.
Белышев А.С. | | Патентообладатели: | Открытое акционерное общество "Магнитогорский металлургический комбинат" |
Реферат | |

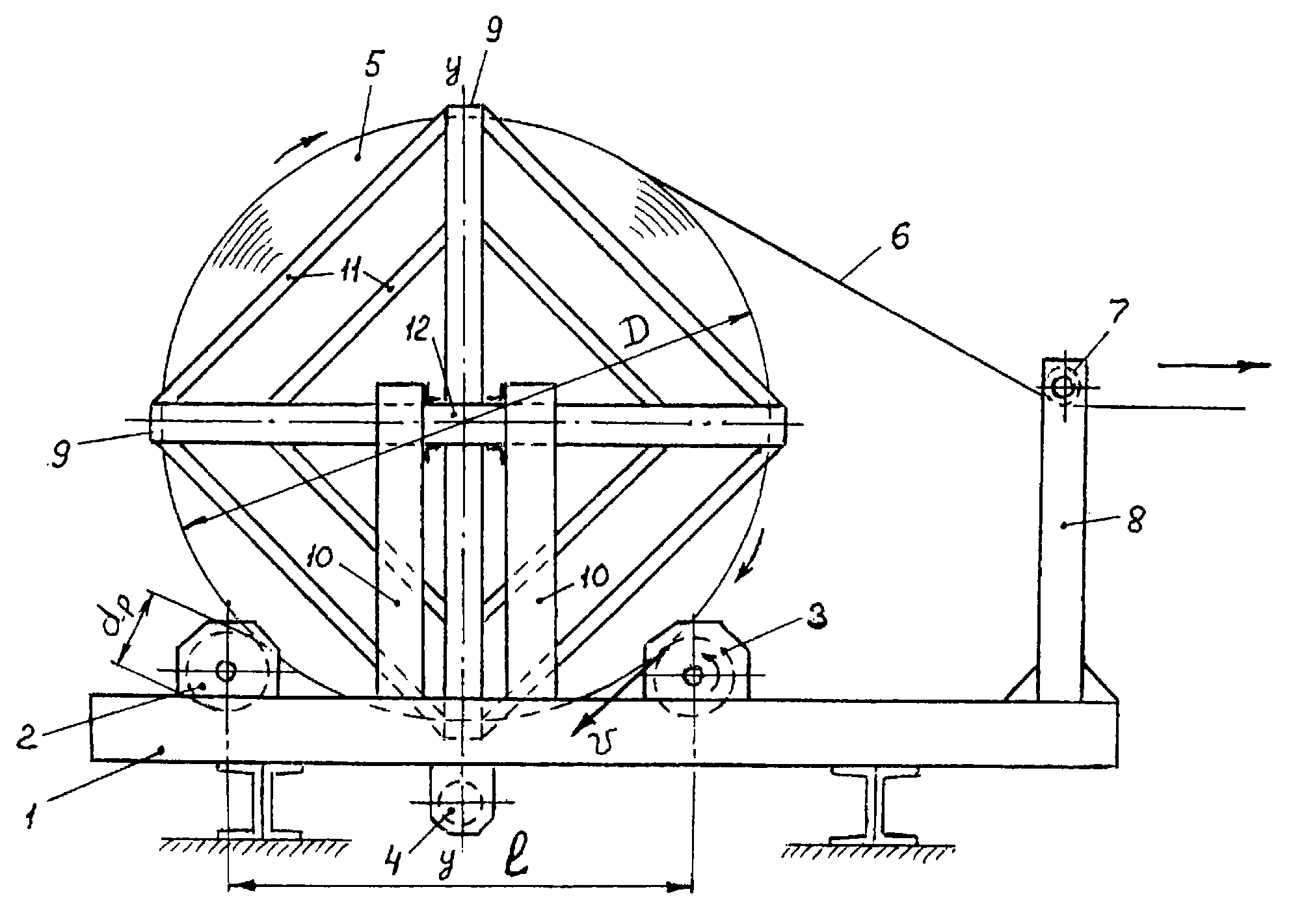

Изобретение относится к переработке (отделке) полосового проката, в частности, к оборудованию для производства сортовых холодногнутых профилей проката. Задача, решаемая изобретением, - снижение трудозатрат при производстве сортовых гнутых профилей малых сечений за счет предотвращения дефектов, возникающих при размотке рулонной полосовой заготовки. Предлагаемый разматыватель профилегибочного агрегата легкого типа для рулонов с заданной величиной D максимального диаметра, содержащий корпус с установленными на нем двумя центрирующими рулон боковинами и опорными роликами, отличается тем, что между опорными роликами с диаметром dp и ниже их уровня дополнительно смонтирован поддерживающий ролик меньшего диаметра. Боковины выполнены крестообразными с диагональными связками и последний по ходу прокатки опорный ролик выполнен приводным, с гуммированной бочкой и вектор линейной скорости его вращения в точке касания рулона противоположен направлению прокатки, а диаметр опорных роликов dp=(0,08-0,10)•D при расстоянии между их осями l= (0,70-0,75)•D. Изобретение обеспечивает увеличение выхода годной продукции. 1 з.п. ф-лы, 1 ил.
|
