УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПРОВОЛОКИ

Номер публикации патента: 2171153

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000105797/02		Получить полное описание патента

Реферат

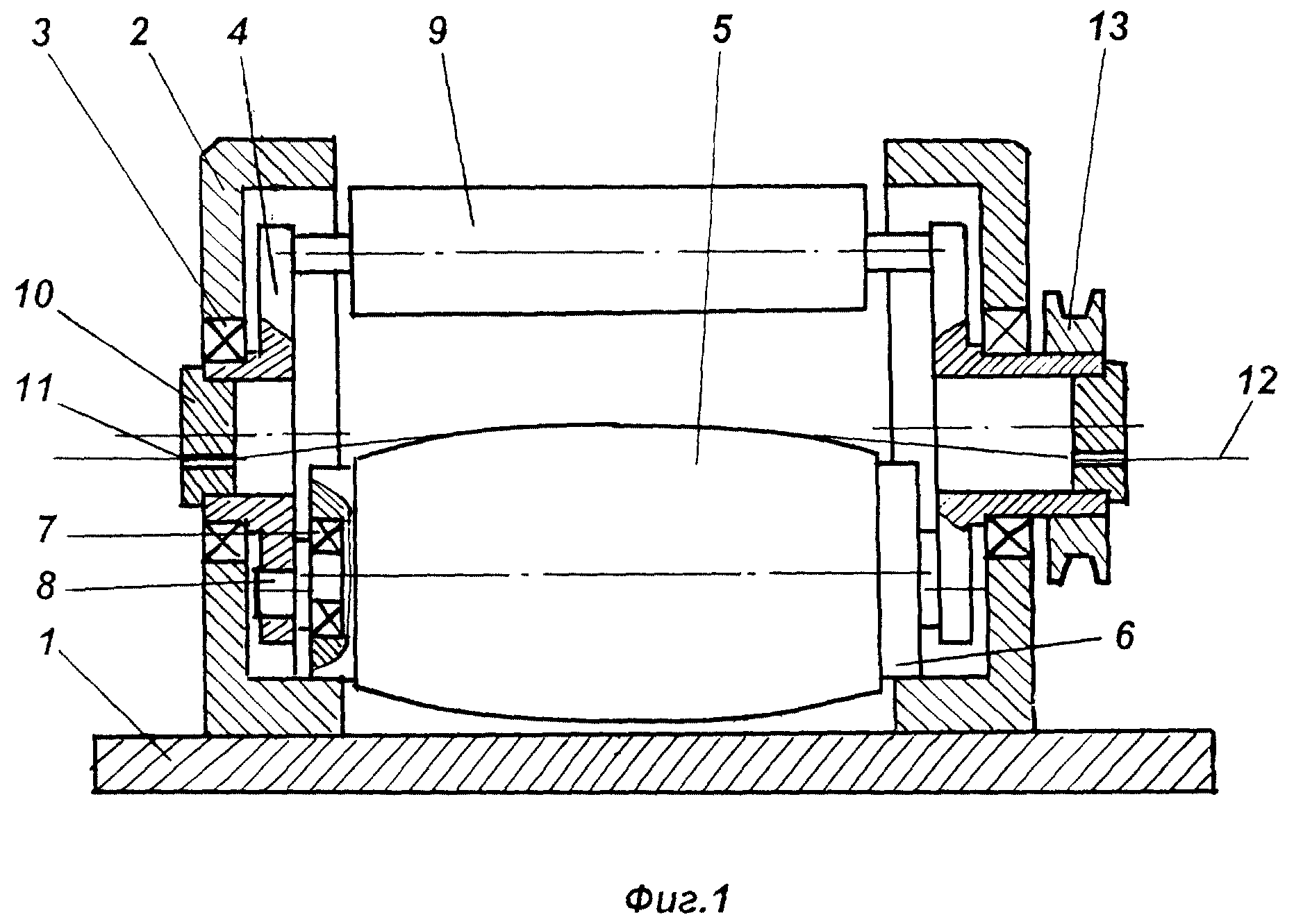

Использование: при производстве проволоки для очистки ее поверхности от окалины и заусенцев. Задача изобретения: упрощение конструкции, повышение производительности и качества обработки. Сущность изобретения: с обоих концов устройства закреплены неподвижные чашки и вращающиеся от привода планшайбы, между которыми установлен с возможностью свободного вращения по меньшей мере один абразивный инструмент, причем абразивный инструмент имеет бочкообразную форму рабочей поверхности и на каждом конце дорожку качения, обращенную к внутренней опорной поверхности, выполненной на чашке, а направляющие выполнены в виде пробки с отверстием для проволоки, расположенным со смещением относительно оси устройства. Пробка установлена в отверстии планшайбы по оси устройства с возможностью изменения углового положения относительно планшайбы и фиксации в этом положении, чем обеспечивается регулировка интенсивности и качества обработки. Технический результат выражается в том, что проволока расположена поперек направления вращения инструмента и касается его почти по всей его длине, то есть рабочая поверхность инструмента изнашивается равномерно и медленно. 3 з.п. ф-лы, 2 ил.
