Справочник НИИИНФОРМТЯЖМАШ 18-4-71 «Оборудование трубных станов». - М., 1972, с.44-57, рис.34. RU 2188730 С2, 10.09.2002. RU 2229352 С2, 27.05.2004. DE 1924960 A1, 19.11.1970. US 5346116 A, 13.09.1994. DE 1933222 A1, 28.01.1971.
Имя заявителя:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Изобретатели:
Баранов Владимир Никитич (RU) Зарудный Владимир Семенович (RU) Бедняков Владимир Владимирович (RU) Усов Владимир Александрович (RU) Бородин Виктор Григорьевич (RU)
Патентообладатели:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Реферат

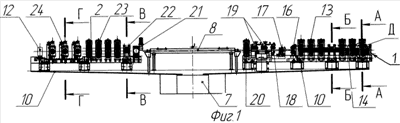

Изобретение предназначено для уменьшения себестоимости сварных труб малого и среднего диаметра. Рабочая линия содержит расположенные на фундаментных плитах и опорных рамах формовочный и профильно-калибровочный станы, трубосварочную машину, имеющие горизонтальные клети с четырьмя несущими вертикальными элементами и крышками и вертикальные клети, одни из которых выполнены с несущими вертикальными элементами, а другие - с опорными элементами, систему смазки и охлаждения с рабочим баком и фильтром, баком-отстойником, устройством для охлаждения сварных труб, желобами для сбора смазочно-охлаждающей жидкости и дефектоскоп. Повышение производительности и уменьшение металлоемкости и трудоемкости изготовления труб обеспечивается за счет того, что фундаментные плиты выполнены в виде стоек с буртами, параллельными оси агрегата, на горизонтальных плоскостях которых закреплены опорные рамы, выполненные в виде горизонтально расположенных двутавров с приваренными бонками, в вертикальных цилиндрических отверстиях которых и стенке двутавра закреплены нижние концы несущих вертикальных элементов горизонтальных и вертикальных клетей, а их верхние цилиндрические концы жестко соединены крышками и резьбовыми соединениями. Нижние концы несущих вертикальных элементов горизонтальных клетей жестко соединены между собой и элементами двутавра внутренними и внешними перемычками, при этом вертикальные элементы или внешние перемычки горизонтальных клетей служат опорными элементами вертикальных клетей. 1 з.п. ф-лы, 7 ил.
