SU 526412 A1, 30.08.1976. SU 1355313 A1, 30.11.1987. RU 2096110 C1, 20.11.1997. RU 2251462 C2, 10.05.2005. FR 1288185 А, 12.02.1962.
Имя заявителя:
Общество с ограниченной ответственностью "АКВАПАСКАЛЬ" (RU)
Изобретатели:
Егоров Владислав Геннадьевич (RU) Голуб Валерий Васильевич (RU) Кочегаров Александр Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "АКВАПАСКАЛЬ" (RU)
Реферат

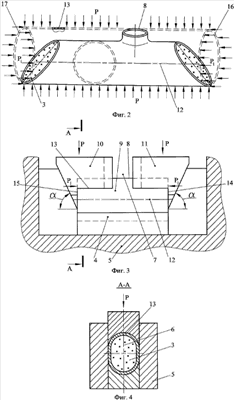

Изобретение относится к обработке металлов давлением, в частности к формообразованию полых деталей с отводами. При формовке направляют материал трубной заготовки овального поперечного сечения в зону получаемого отвода за счет одновременного осевого обжима формующими усилиями, приложенными к торцам трубной заготовки, и поперечного обжима трубной заготовки формующими усилиями, приложенными к боковой поверхности при воздействии внутреннего давления наполнителя. При этом трубную заготовку ориентируют большой осью овального поперечного сечения в направлении зоны получаемого отвода, формующие усилия осевого и поперечного обжима создают встречным движением пуансонов под углом к продольной оси трубной заготовки, отличным от прямого, с обеспечением поворота ее торцевых поперечных сечений для направления движения материала трубчатой заготовки, расположенного между формующими пуансонами, в зону получаемого отвода. Повышается качество деталей. 9 ил.
