УСТРОЙСТВО ДЛЯ ДВУСТОРОННЕЙ ГИБКИ ТРУБЧАТЫХ ЗАГОТОВОК

Номер публикации патента: 2181642

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000102964/02		Получить полное описание патента

Реферат

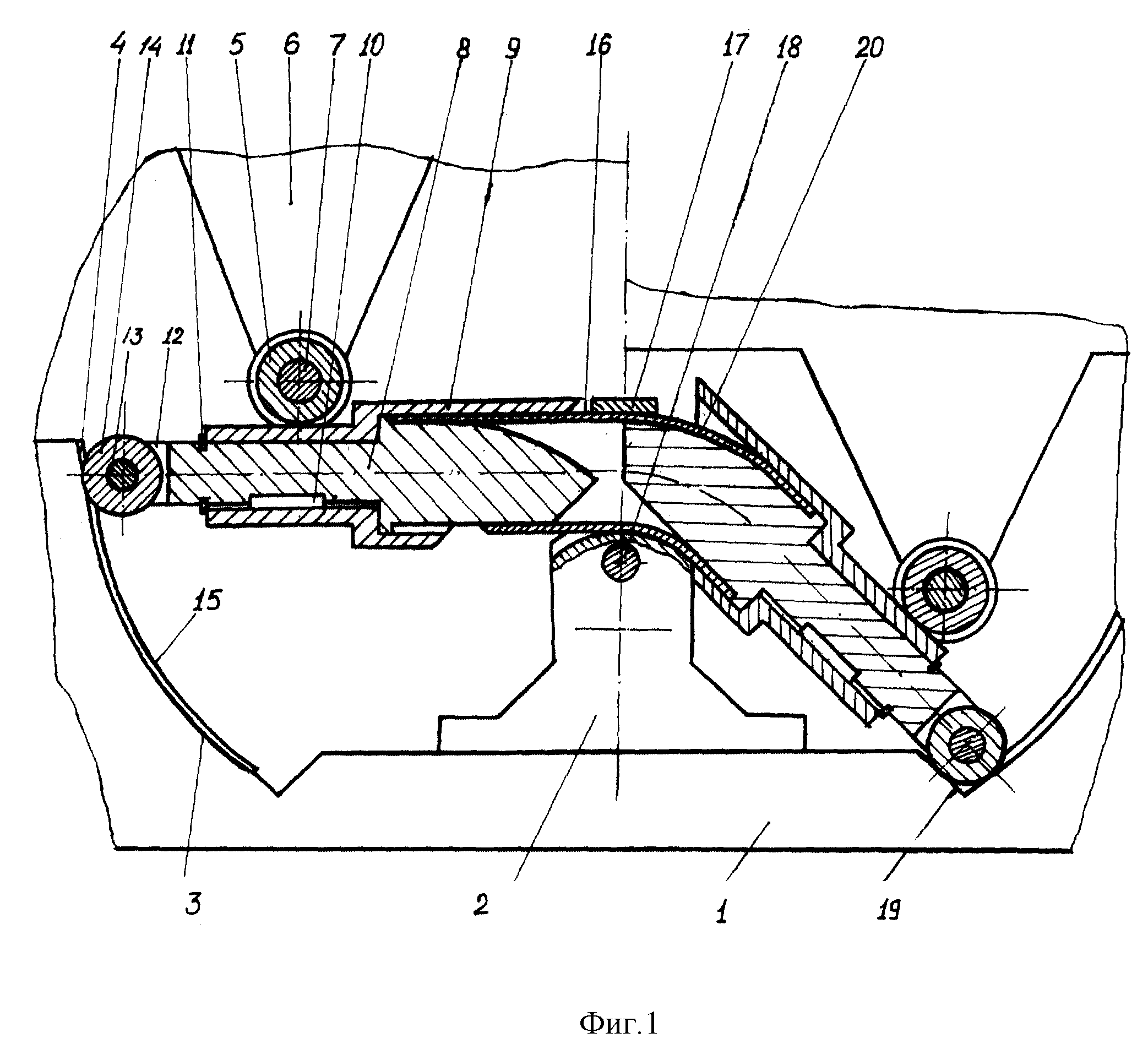

Изобретение относится к обработке металлов давлением, в частности к устройствам стесненного изгиба с осевым сжатием трубчатых заготовок, и может быть использовано при изготовлении крутоизогнутых угольников в строительстве, машиностроении и других отраслях промышленности. Профиль направляющей изготавливают в соответствии с кривой модифицированной эвольвенты, эволютой которой является окружность с радиусом, равным среднему радиусу гибка трубчатой заготовки, и текущий радиус эвольвенты рассчитывают по специальной формуле. Профиль рабочей поверхности дорна может быть образован пересечением участка тора, полученного вращением круга, диаметром, равным внутреннему диаметру трубчатой заготовки вокруг оси, отстоящей от центра круга на расстоянии, равном среднему радиусу гиба, заключенного между двумя плоскостями, проведенными через ось тора, угол между которыми равен половине угла гиба заготовки с поверхностью цилиндра, основанием которого является окружность от пересечения тора с одной из упомянутых плоскостей. Устраняются разрушения на наружных наиболее растянутых волокнах при штамповке крутоизогнутых угольников с цилиндрической частью, а также последующие правильные и калибровочные операции. 1 з.п. ф-лы, 3 ил., 1 табл.
