УСТРОЙСТВО НЕПРЕРЫВНОЙ ЭКСТРУЗИИ

Номер публикации патента: 2164831

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  96123920/02		Получить полное описание патента

Реферат

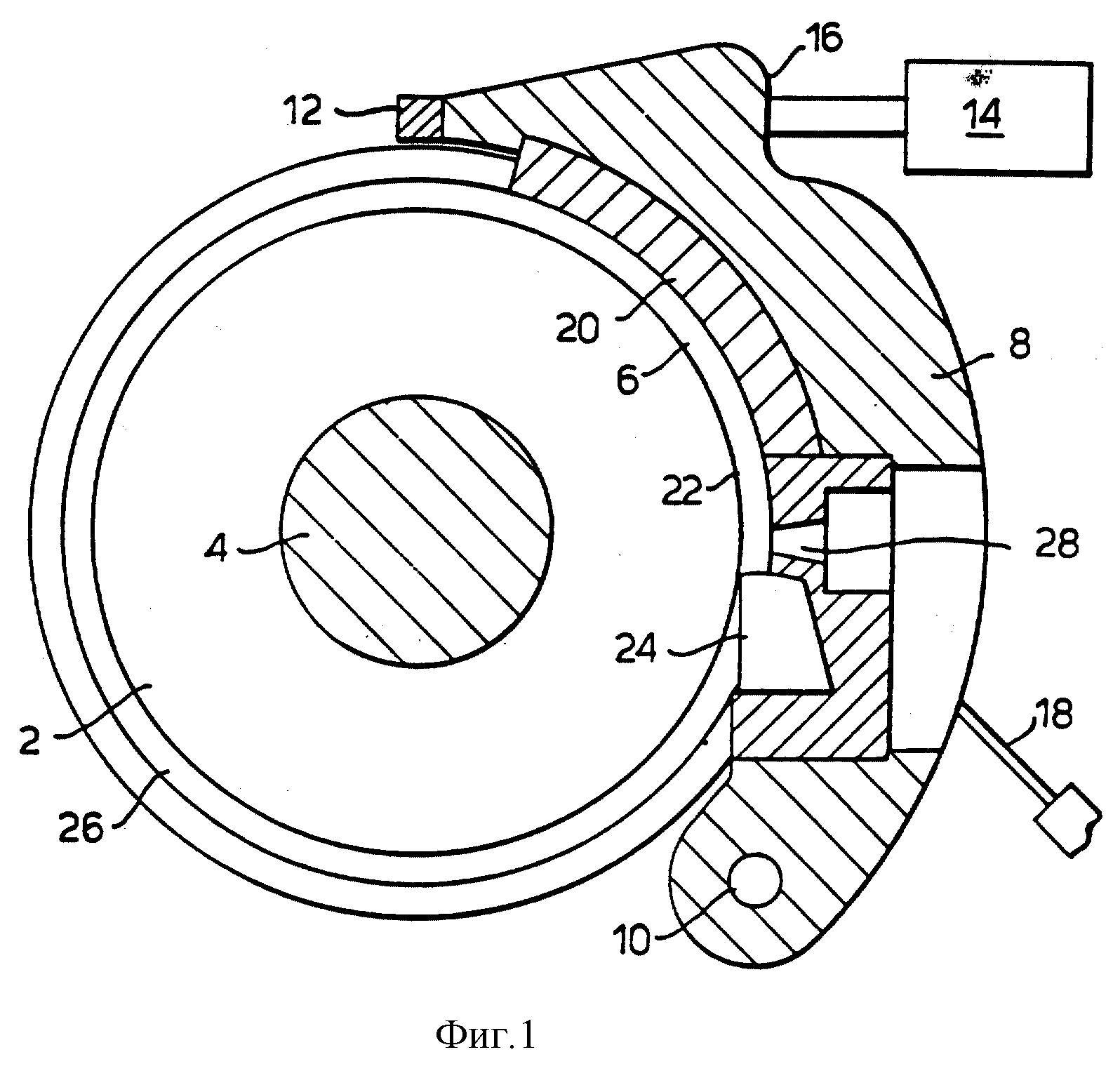

Изобретение относится к устройствам для обработки металлов давлением непрерывной экструзией. Устройство непрерывной экструзии содержит вращающееся колесо с кольцевой канавкой. Наружную в радиальном направлении часть канавки ограничивает дугообразный инструмент. Данный инструмент имеет выходное отверстие в насадке матрицы и упорный блок. Блок ограничен упорной поверхностью, поверхностью, образованной шипом, предназначенной для взаимодействия с цилиндрической поверхностью колеса и плоской поверхностью, параллельной и смещенной относительно осевой плоскости, проходящей через ось колеса и удаленной от упорной поверхности, и размещенной таким образом, чтобы взаимодействовать с ответной поверхностью углубления в насадке матрицы. Углубление в насадке матрицы имеет клиновидную форму. Шип снабжен буртиками по бокам. Плоская поверхность, сопрягающаяся с углублением, расположена таким образом, что составляющая усилия, возникающая на упорной поверхности, служащей для вытеснения подаваемого материала из кольцевой канавки к выходному отверстию, при вращении колеса действует в направлении вдавливания упорного блока в клиновидное углубление. Техническим результатом изобретения является минимизация утечек подаваемого материала и удешевление, упрощение, облегчение замены упорного блока устройства. 2 с. и 5 з.п.ф-лы, 5 ил.
