RU 2177385 С2, 23.12.1999. SU 1026856 А, 07.07.1983. SU 1066693 А, 15.01.1984. RU 2337773 С1, 10.11.2008. US 3572078 А, 23.03.1971.
Имя заявителя:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Уральский федеральный университет имени первого Президента Б.Н. Ельцина" (RU)
Изобретатели:
Орлов Григорий Александрович (RU) Вагапов Евгений Николаевич (RU)
Патентообладатели:
Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Уральский федеральный университет имени первого Президента Б.Н. Ельцина" (RU)
Реферат

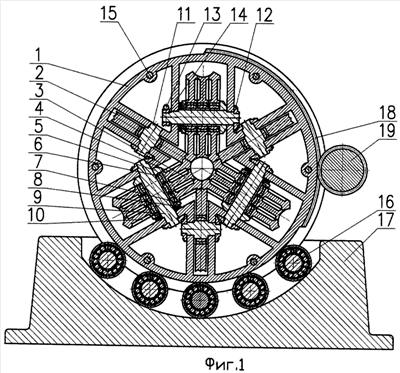

Изобретение предназначено для повышения качества производимых волочением труб. Волока состоит из корпуса и расположенных в нем рабочих и опорных роликов. Неприводные рабочие ролики, образующие круглый калибр, состоят из трех дисков. Выравнивание скоростей течения металла и вращения роликов, снижение трения между вращающимися дисками обеспечивается за счет того, что в каждом из дисков выполнены выемки, в дополнение к чему диски и опорные ролики имеют покрытие из нанокомпозитного материала. Диски устанавливаются во втулке на подшипниках скольжения и могут свободно вращаться. Втулка крепится на вал, который монтируется своими эксцентриковыми концами в корпусе. На аналогичных валах с помощью подшипников скольжения устанавливаются опорные ролики, которые служат для компенсации распорных усилий в боковых дисках рабочих роликов во время волочения. На концах валов установлены конические зубчатые колеса, при вращении которых осуществляется радиальное регулирование положения роликов, для чего на конце одного из валов расположено колесо, связанное с червяком. Обеспечению поворота корпуса служит нанесенный на него зубчатый венец и шестерня, соединенная с электроприводом. 1 з.п. ф-лы, 1 ил.
