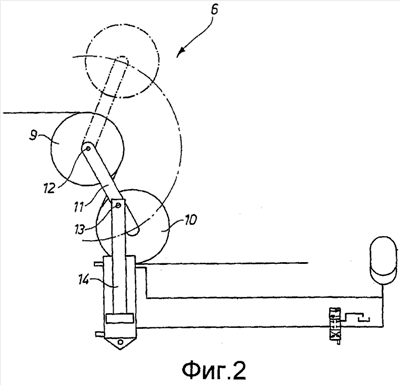

Изобретение относится к обработке металлов давлением, а именно к оборудованию прокатного стана для прокатки металлической ленты. Прокатный стан содержит, как минимум, одну прокатную клеть (2), переднюю моталку (3) и заднюю моталку (4). Между передней моталкой (3) и прокатной клетью (2) и/или между прокатной клетью (2) и задней моталкой (4) расположен S-образный роликовый блок (5, 6). S-образный роликовый блок (5, 6) содержит два S-образно ведущие ленту (1) ролика (7, 8, 9, 10). Первый ролик (7, 9) S-образного роликового блока (5, 6) расположен стационарно, а второй ролик (8, 10) S-образного роликового блока (5, 6) расположен подвижно относительно первого ролика (7, 9). Второй ролик (8, 10) расположен на поворотном рычаге (11), который с одной стороны смонтирован на стационарной оси (12). Стационарная ось (12) соответствует оси вращения первого ролика (7, 9). На поворотном рычаге (11) между осями вращения обоих роликов (7, 9, 8, 10) в поворотной точке (13) шарнирно укреплен линейный исполнительный элемент (14). Линейный исполнительный элемент (14) и S-образный роликовый блок (5, 6) совместно выполнены с возможностью регулирования для компенсации нарушения массового потока без существенных колебаний тянущего усилия при нестационарной прокатке. Изобретение позволяет улучшить регулирование толщины ленты. 6 з.п. ф-лы, 2 ил.
